Колодец ККСр-3-80 ГЕК-ССД (В20)

Описание и документация

ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

При отгрузке железобетонного изделия покрытого слоем гидроизоляции выдается паспорт качества с соответствующей отметкой.

Необходимость гидроизоляции вызвана разрушающими действиями грунтовых, талых вод содержащих в себе агрессивные вещества (хлориды, двуокись углерода и др.), под воздействием которых происходит выщелачивание бетонного камня, коррозия арматурного каркаса, другие виды химической, биологической коррозии которые при продолжительном воздействии приводят к постепенному разрушению строительных объектов.

Материал используемый при гидроизоляции изделий – битумно-латексная мастика, наносится механизированным методом напыления.

ККСр-2,5 – это тип колодца нового поколения, который имеет вертикальные стенки, что позволяет более эффективно использовать пространство камеры колодца и размещать в нем большее количество кабельных муфт.

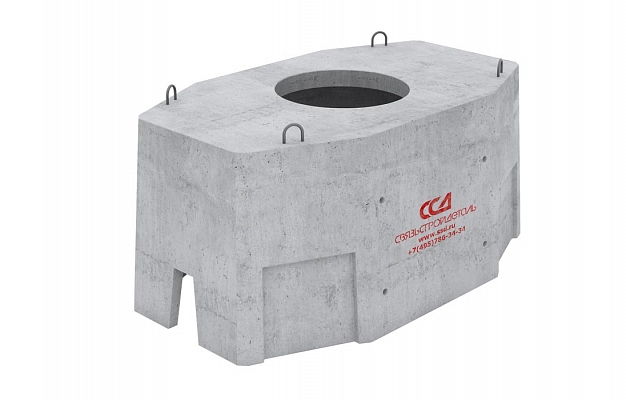

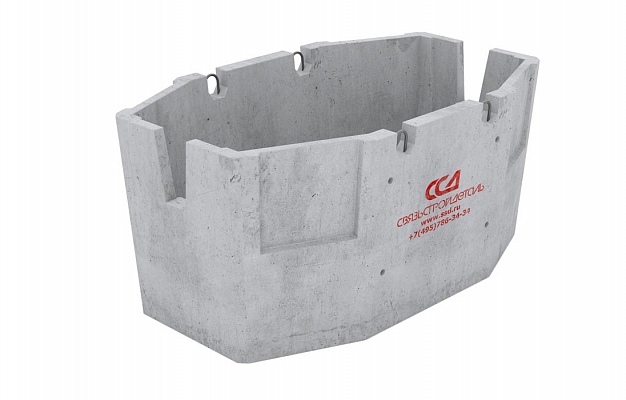

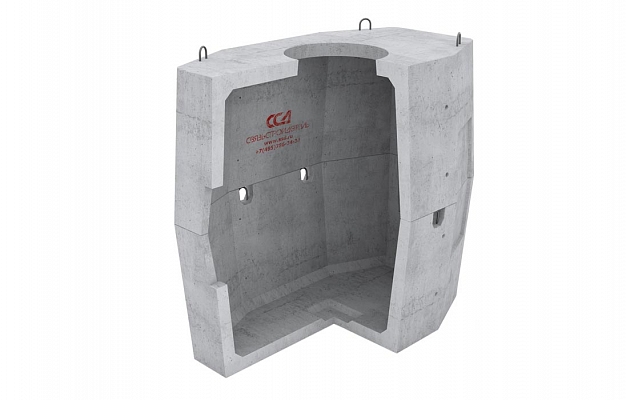

Колодец имеет в сечении прямоугольную форму и состоит из двух элементов – верхней и нижней половин. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены ниши, в пределах которых можно проделывать отверстия для ввода каналов. В виду того, что стенки в нишах не имеют отверстий, это позволяет в местах строительства кабельных колодцев проделывать (высверливать) отверстия в тех местах, в которых к колодцу подходят трубы.

На торцевых поверхностях верхнего и нижнего элементов колодца имеются петли для строповки при погрузке и разгрузке колодца с автомобиля, а также для опускания его элементов в котлован.

В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.

В качестве вводимых в колодец каналов могут использоваться разные по диаметру как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов. За счет увеличенной площади перекрытия колодца, в отличие от традиционного колодца ККСр-2, можно формировать горловину колодца применяя ступенчатые кольца типа КО-ЧП и КО-Ч.

Купить Колодец ККСр-3-10 ГЕК-ССД (В20), получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.

ООО КомТел = Комплектация Телекома

Характеристики
