130408-00067 | Муфта-кросс МКО-П3/А-20SC-8SC/APC -8SC/APC ССД

Описание и документация

Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

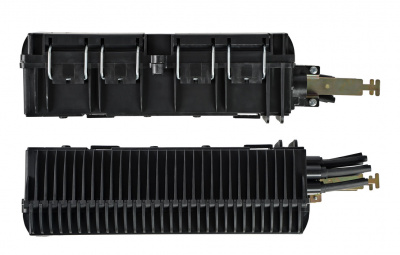

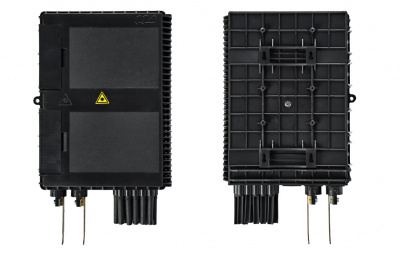

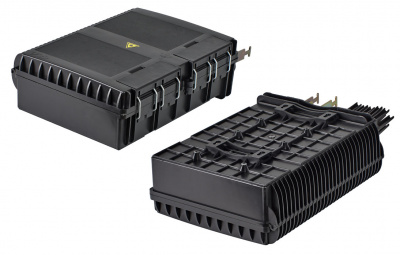

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

Оптические кабели вводятся и фиксируются в оригинальных узлах ввода.

Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля.

Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.

Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.

ШОС герметизируются в разрезных эластичных пробках.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;

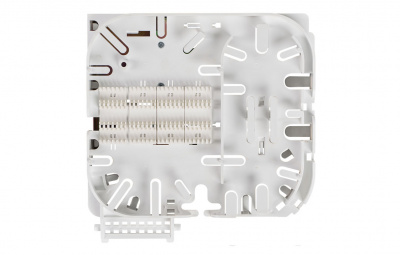

• размещение до 48 сростков оптических волокон (КДЗС 4525);
• установку до 20-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.

Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3».

Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.
