Муфта-кросс МКО-П3/А-20SC-16SC/APC -16SC/APC ССД
Описание и документация
Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).
Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.
Оптические кабели вводятся и фиксируются в оригинальных узлах ввода.
Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля.
Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.
Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.
ШОС герметизируются в разрезных эластичных пробках.
Конструкция муфты обеспечивает:
- ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
- возможность организации “транзитного” ввода одного ОК;
- размещение до 48 сростков оптических волокон (КДЗС 4525);
- установку до 20-ти розеток (адаптеров) оптических типа SC;
- пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.
Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3».
Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.

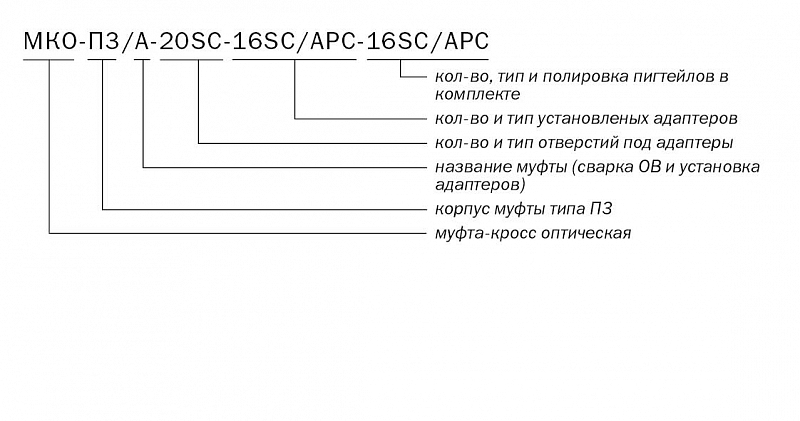

Маркировка

Характеристики
Макс. кол-во сварных соединений
|
48 |
Кол-во адаптеров SC
|
20 |
Герметизация корпуса
|
Эластомер |
Герметизация вводов
|
Эластомер |
Температура эксплуатации, ºС
|
от -40 до +65 |
Длина, мм
|
330 |
Ширина, мм
|
245 |
Высота, мм
|
108 |
Масса, кг
|
1,9 |
Защищённость
|
IP65 |
Кол-во вводов: - до 16 мм/транзит
|
3/1 |
Кол-во вводов:- до 3,5 мм
|
16 |
КОМПЛЕКТАЦИЯ
|
|
Пинцет для укладки КДЗС
|
1 шт. |
Корпус
|
1 шт. |
Заглушка кабельного ввода
|
1 шт. |
Стяжки, маркеры
|
1 компл. |
КДЗС 4525
|
20 шт. |
Адаптеры SC/APC
|
16 шт. |
Пигтейлы SC/APC
|
16 шт. |
Узел ввода ОК 6…12 мм
|
2 шт. |
Ложемент Л12-4525
|
4 шт. |
Уплотнительная вставка для дроп-кабеля с заглушкой
|
16 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,012590 |
Вес, кг.
|
2,08000 |
