УПМК-Панда комплект для крепления муфт МКО-П ССД
Описание и документация

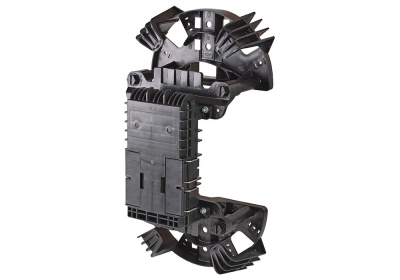

Предназначен только для установки муфт-кроссов МКО-П1, МКО-П1-М, МКО- П2 и МКО-П3 на стенах и прямоугольных столбовых опорах, а также размещения технологического запаса магистрального ОК.

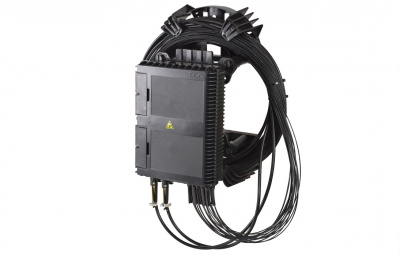

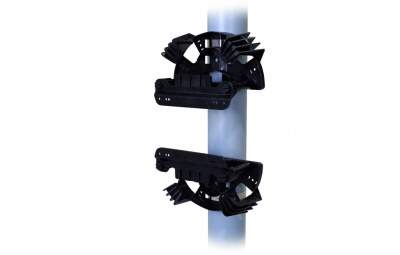

Все детали УПМК изготовлены из пластика, что уменьшает нагрузку на опору и облегчает монтаж, а также значительно увеличивает стойкость изделия к воздействию повышенной влажности и УФ-излучению. Крепление к стенам осуществляется с помощью анкерных болтов или шурупов, а к столбовым опорам монтажной металлической лентой. Конструкция кронштейна для муфт позволяет снимать муфту с опоры и устанавливать ее обратно, без использования специального инструмента и расходных материалов, фиксация осуществляется специальными пластиковыми защёлками. Органайзеры для укладки запаса ВОК разнесены в плоскостях с кронштейном для установки муфт, что исключает пересечение выходящих из муфт-кроссов абонентских дроп-кабелей с бухтой запаса ВОК.

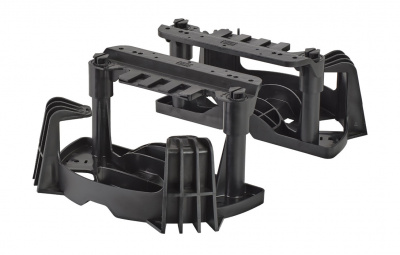

С помощью шаблона для крепления муфт монтажник может правильно выбрать требуемое расстояние между половинками основания УПМК для разных типов муфт-кроссов
Характеристики
Масса, кг
|
1 |
Габаритные размеры, мм
|
290x195x145 |
Макс. диаметр кабеля, мм
|
11,5 |
КОМПЛЕКТАЦИЯ
|
|
Планка для крепления муфты с винтами
|
2 шт. |
Шуруп 3,9х16
|
4 шт. |
Шайба 4
|
4 шт. |
Болт М6х25
|
4 шт. |
Гайка М6
|
4 шт. |
Шайба 6
|
4 шт. |
Гровер 6
|
4 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,012930 |
Вес, кг.
|
1,30000 |
