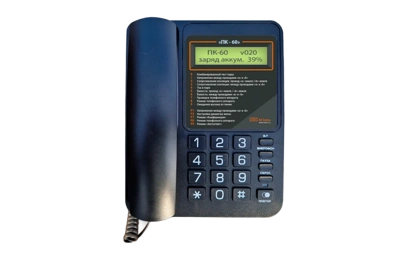

Прибор кросса ПК-60

Описание и документация

Предназначен для измерения параметров абонентских линий, индикации их состояния, а также для проведения работ на кроссе и вне его по ремонту и техническому обслуживанию линейного и станционного оборудования. Прибор может служить переговорным устройством между ним и любым ТА.

Основные функции:
• Комбинированный тест линии.
• Измерение постоянного (до 400 В) и переменного (до 300 В) напряжений на проводах "а" и "б" и между ними.
• Измерение сопротивления изоляции между проводом "а" и землей, проводом "б" и землей и между проводами "а" и "б" до 1 ГОм (1000 Мом). Дополнительно проводится анализ на короткое замыкание и определение расстояния до места повреждения кабеля (КЗ на землю).
• Измерение сопротивления шлейфа и тока абонентской линии.
• Автоматическая компенсация сопротивления измерительного кабеля.
• Измерение емкости между проводом "а" и землей, проводом "б" и землей и между проводами "а" и "б" до 30 мкФ. Дополнительно проводится анализ на обрыв и определение расстояния до места обрыва.
• Измерение напряжения и частоты вызывного сигнала АТС.
• Измерение напряжения и частоты сигнала станции АТС.
• Измерение напряжения станционной батареи АТС.
• Вызов абонента индукторным сигналом 25 Гц, связь с абонентом.
• Определение цифры, набранной на телефонном аппарате, подключенном к линии, в тональном или импульсном режиме. В импульсном режиме дополнительно измеряется длительность импульсов и пауз в серии.
• Формирование в линию фонического сигнала 800 Гц для вызова абонента, не положившего трубку на рычажный переключатель.
• Работа в режиме телефонного аппарата с тональным или импульсным набором номера в сторону АТС.
• Работа в режиме "вызов из линии" (прозвонка проводов, связь с монтером на линии).
• Подключение к линии в режимах "прослушивание" или "конференция".
• Работа в режиме автоответа (испытательный).
• Все операции в линии выполняются как с обычными, так и со спаренными абонентами.
