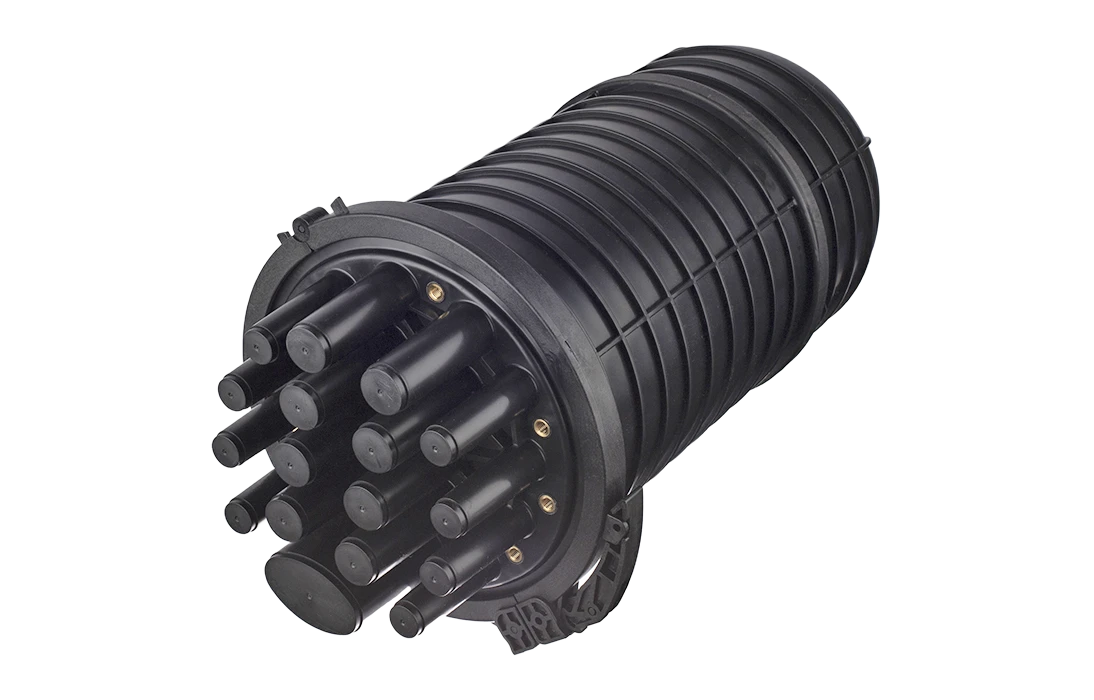

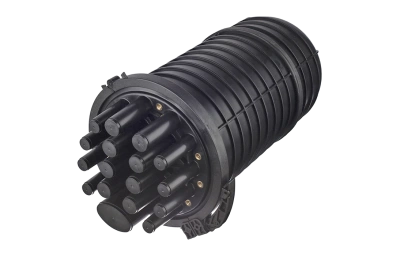

Муфта МТОК-Е5/864-18КД4845-К ССД

Описание и документация

Предназначена для монтажа подвесных самонесущих и ОК с броней из стальной гофрированной ленты. Допускается размещение в колодцах кабельной канализации и на опорах. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Все патрубки на оголовнике муфты оснащены индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Характеристики
