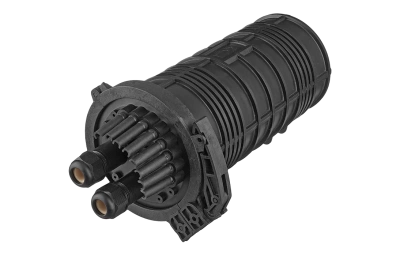

Муфта-кросс МКО-С6/СМ4-1PLC4-SC/APC-10SC-10SC/APC-1SC/APC ССД

Описание и документация

Предназначена для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.

Герметизация вводов ОК осуществляется с применением резьбовых фитингов, а выводы дроп-кабелей герметизируются специальными эластичными пробками.

Конструкция муфты обеспечивает:

• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• ввод и крепление 8 абонентских дроп-кабелей (плоских 2х4мм или круглых до 5мм);
• размещение до 72 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных;
• установку до 10-х розеток (адаптеров) оптических типа SC.

В обновлённой конструкции муфты установлен специальный сплиттерный модуль СМ4, в который в зависимости от комплектации могут быть установлены 10 адаптеров SC-типа и один PLC разветвитель 1х8 или два PLC разветвителя 1х4.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.

Кронштейн в состав муфты не входят и приобретаются отдельно.
