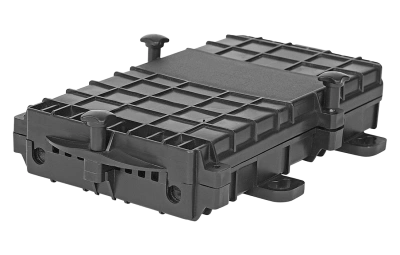

Муфта-кросс МКО-П1/С09-1PLC4-SC/APC-10SC-10SC/APC-2SC/APC ССД

Описание и документация

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Используется как для каскадных схем построения сетей по технологии GPON, так и прочих видов абонентских подключений в оптические адаптеры, для кросс коммутации.

Выполнена из устойчивого к атмосферным воздействиям, УФ стойкого пластика и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек. По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гелиевый уплотнитель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

Конструкция муфты обеспечивает:

• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 9 мм;
• ввод и крепление восьми диэлектрических ОК с диаметром наружной оболочки до 5 мм;
• размещение до 36 сростков оптических волокон (ССД КДЗС 4525);
• установку до двух разветвителей оптических планарных с корпусом имеющим номинальные размеры 60х7х4 мм;
• установку до 10-ти розеток (адаптеров) оптических типа SC.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести кронштейны для подвески.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 10 штук.
