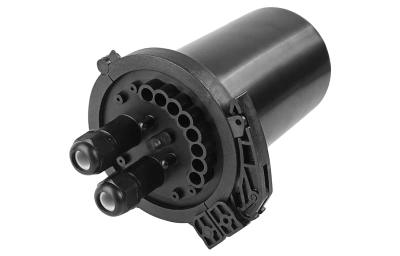

Муфта-кросс МКО-С7/CМ3-2SC-2SC/APC-2SC/APC ССД

Описание и документация

Предназначена для использования в сетях FTTH/PON с установкой модульных планарных оптических разветвителей 2го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Данное исполнение предназначено для использования модульного сплиттера (ном. номер 130409-00409 или 130409-00410)

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.

Герметизация вводов/выводов ОК и ШОС в муфте предусмотрена по наружным оболочкам при помощи эластичных прокладок.

Конструкция муфты обеспечивает:

• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• ввод и крепление 8 абонентских ОК диаметром 2...4 мм;
• размещение до 32 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных модульного типа;
• установку до 2-х розеток (адаптеров) оптических типа SC.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.

Разветвители модульные, кронштейн в комплектацию муфты не входят и приобретаются отдельно.

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.
