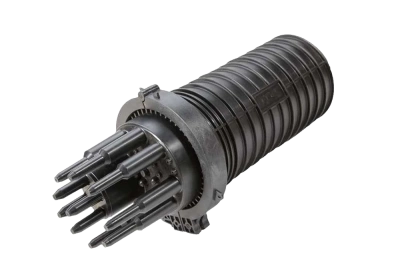

Муфта-кросс МКО-Г3/С09-1PLC8-SC/APC-20SC-20SC/APC-20SC/APC ССД

Описание и документация

Предназначена для использования в качестве оптического кросса малой емкости, в том числе в сетях FTTH/PON с установкой планарных оптических разветвителей 1-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Выполнена на базе стандартного корпуса муфты Г3 и имеет пыле-влагозащищенную тупиковую конструкцию (ввод и вывод ОК производится с одной стороны).

Материал корпуса - пластик. Герметизация ОК осуществляется при помощи ТУТ.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до 6 диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525);
• установку одного оптического планарного разветвителя 1х16 в миникорпусе с выводами D=0,9 мм (или двух разветвителей 1х8);
• установку до 18-ти розеток (адаптеров) оптических типа SC.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна для муфт МТОК-Г3. Кронштейн в комплектацию муфты не входит и приобретается отдельно.
