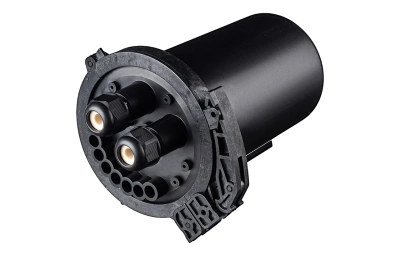

Муфта-кросс МКО-С7/72-К ССД

Описание и документация

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Все соединения осуществляются методом сварки с последующей укладкой КДЗС в ложемент.

В обновлённой конструкции муфты установлен специальный внутренний лоток (кассета) с литым ложементом для 48 сварных соединений, на который установлена кассета КС-2445.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод подвесного ОК, крепление и герметизация осуществляется с помощью резьбовых фитингов.

Ввод абонентских дроп-кабелей осуществляется с помощью проходных отверстий на оголовнике, диаметр которых позволяют вводить в муфту дроп-кабели с разъемами SC типа. Герметизация вводов достигается с помощью разрезных эластичных втулок (заглушек).

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов.

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.
