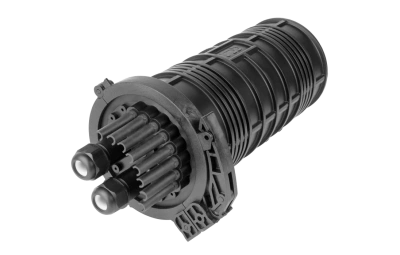

Муфта-кросс МКО-С6/СМ3-2SC-2SC/APC-2SC/APC ССД

Описание и документация

Предназначена для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Данное исполнение предназначено для использования модульного сплиттера (ном. номер 130409-00409 или 130409-00410).

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.

Герметизация вводов/выводов ОК и дроп-кабеля в муфте предусмотрена по наружным оболочкам при помощи эластичных прокладок.

Конструкция муфты обеспечивает:
• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• ввод и крепление 8 абонентских ОК (плоских 2х4мм или круглых до 5мм);
• размещение до 12 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных;
• установку до 2-х розеток (адаптеров) оптических типа SC.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.

Разветвители и кронштейн в комплектацию муфты не входят и приобретаются отдельно.
