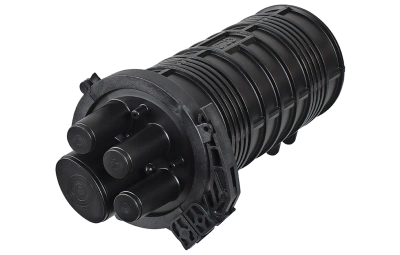

Муфта МТОК-К6/144-1КС4845-К ССД

Описание и документация

Тупиковая муфта МТОК-К6 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Внутри муфты установлен лоток с кассетой КС-4845 с литым ложементом для 48 сварных соединений, конструкция кассеты позволяет произвести установку до двух оптических планарных мини-разветвителей (с размерами корпуса 60х7х4 мм.), заводить модули с ОВ с двух углов и осуществлять изменение направления укладки запаса волокон.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.
