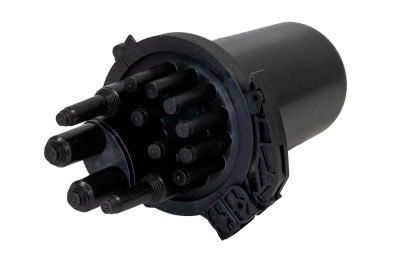

Муфта МТОК-Т7/96-1КС2445-К ССД

Описание и документация

Предназначена для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе, в кабельной канализации и внутри технических помещений (чердаках, подвалах). В том числе может применяться при строительстве сетей FTTH/PON.

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию- ввод ОК и дроп-кабелей производится с одной стороны. Корпус герметизируется уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком. Герметизация вводимых ОК и дроп-кабелей осуществляется термоусаживаемыми трубками.

Особенностью муфты является наличие большого числа патрубков для ввода дроп-кабелей, которые герметизируются ТУТ, что позволяет размещать муфту как на опорах, так и в колодцах кабельной канализации.

Конструкция муфты обеспечивает:
• ввод и крепление двух ОК наружным диаметром до 20 мм- через крайние цилиндрические патрубки ступенчатой формы;
• ввод и крепление двух ОК наружным диаметром до 22 мм- через цилиндрические патрубки ступенчатой формы, расположенные на овальном патрубке;
• ввод и крепление транзитного кабеля или двух отдельных кабелей наружным диаметром до 25 мм через овальный патрубок;
• ввод и крепление 8 абонентских ОК наружным диаметром до 8 мм;
• размещение до 96 сростков оптических волокон (КДЗС 4525);
• транзитный ввод ОК, с двумя ответвлениями и вводом восьми абонентских дроп-кабелей одновременно.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.
