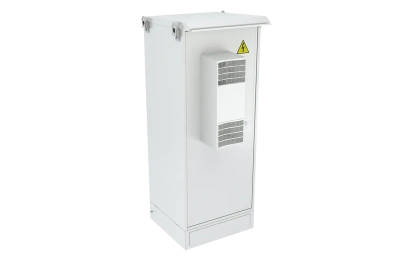

Дорожный коммутационный шкаф ДКШ-02.005.1.Н.К

Описание и документация

Предназначен для размещения и функционирования в нем оборудования сотовой связи, а также оборудования систем стационарного контроля, систем электропитания, контроля и управления, другого вспомогательного оборудования.

ДКШ устанавливается вне помещений и гарантирует устойчивость к воздействию различных атмосферных осадков, пыли, поддержание необходимого температурного режима. Международная классификация применения - «outdoor».

ДКШ изготовлен во взломостойком исполнении и исключает несанкционированный доступ к оборудованию.

ДКШ представляет собой цельносварную конструкцию повышенной взломостойкости. Дверь шкафа имеет петли скрытого исполнения, препятствующие их срезанию, и снабжена замком свального сейфового типа.

Запирание двери шкафа осуществляется не менее чем на четыре полуоборота ключа.

Комплектуется цоколем для установки его на опору или бетонное основание.

ДКШ оборудован системой мониторинга и управления, пожарно-охранной системой и оборудован датчиками:
- открывания двери;
- задымления (дымовой извещатель);
- влажности и температуры воздуха внутри шкафа.

На корпусе ДКШ установлено уплотнение для обеспечения степени защиты – IP66.

На внутренней поверхности двери предусмотрена откидная полка для ноутбука с карманом для документов и карман для документов. Шкаф укомплектован светильником на номинальное питающее напряжение 220 В.

Потолок, стены, пол и двери ДКШ выполнены из двух слоёв металла, утеплённого теплоизоляцией по принципу сэндвич панелей (см. рис.1). Внешний слой – сталь толщиной 2,0 мм. Теплоизолятор – каменная вата толщиной не менее 20 мм, класс горючести - НГ. Внутренний слой – сталь толщиной 1,0 мм.

Наружное покрытие ДКШ – краска полимерная порошковая, устойчивая к многолетнему воздействию атмосферных осадков.

Для облегчения переноса и установки оборудования в дверной проём ДКШ имеет съёмную дверь.

ДКШ оборудован 19” направляющими, полезное пространство 42U, служащим для расположения оборудования систем стационарного контроля, систем электропитания, контроля и управления, другого вспомогательного оборудования.

В основании ДКШ имеется пластина с кабельными вводами (фланш-панель) для ввода кабелей.

ДКШ устанавливается на цоколь, высота которого равна 260 мм. Цоколь съемный, поставляется установленным на заводе-изготовителе.

Кабели в ДКШ подаются снизу через фланш-панель, расположенную в дне.

Не содержит материалов, имеющих группу горючести ниже Г1 по ГОСТ 30244-94.

ДКШ и входящее в его состав оборудование обеспечивают нормальную работу и сохранение параметров:
а) после воздействия синусоидальных вибраций с амплитудой виброускорения до 9,8 м/с2 (1g) в диапазоне частот 10-55 Гц в течение 30 мин;
б) после транспортирования железнодорожным или автомобильным транспортом при условиях транспортирования по группе Ж ГОСТ 23216-78.

На боковых стенках и двери размещено вспомогательное оборудование – датчики температуры, охранной и пожарной сигнализации, система поддержания микроклимата.

ДКШ используется для размещения 19” оборудования.

Предназначен для работы в режиме 24/7/365.
