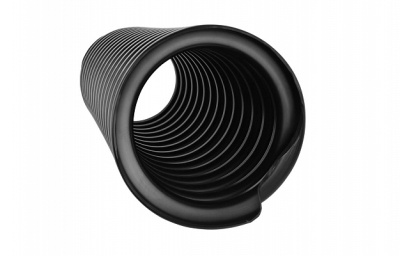

Труба ССД-Пайп Электро НГ, OD=125 мм, 1300N, SN22, с протяжкой (бухта 50 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение

Описание и документация

Предназначена для строительства кабельной канализации в грунте, с последующей прокладкой оптических и электрических кабелей связи низкого и высокого напряжения, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.

Высокая кольцевая жесткость спиральной трубы допускает укладывать её в зоне повышенных нагрузок (под автомобильными дорогами, железнодорожными пересечениями). Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.

Резьбовое соединение двух отрезков труб с помощью муфты является прочным и надежным, что исключает риск разрыва трубопровода в процессе эксплуатации при подвижке и просадке грунта. Данное решение обеспечивает целостность системы кабельной канализации в случаях непреднамеренного извлечения трубопровода из грунта специальной тяжелой техникой.

Конструкция внутреннего профиля спиральновитой трубы «ССД-Пайп» имеет ряд достоинств. Это:

- облегченная протяжка, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой;

- возможность создания сложной конфигурации трассы с резкими углами поворота, при которой протяжку кабеля или заготовки облегчает особая геометрия спиральных витков;

- равномерный внутренний диаметр трубопровода на всем протяжении, от муфты до муфты, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования наплыва полиэтилена.

В дополнении, для облегчения протяжки кабеля в частично заполненных каналах, специалистами компании было создано приспособление – насадка для УЗК «Ромашка», конструкция которой была разработана с учетом особенностей внутреннего профиля трубы «ССД-Пайп»:

Труба «ССД-Пайп Электро НГ» соответствует:

• ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле»;

• ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей»;

• ГОСТ Р 53313-2009 «Изделия погонажные электромонтажные. Требования пожарной безопасности. Методы испытаний»:

- обладают теплостойкостью при испытаниях в соответствии с пунктом 5.1 ГОСТ Р 53313-2009;

- обладают стойкостью к зажиганию нагретой проволоки при испытаниях в соответствии с пунктом 5.2 ГОСТ Р 53313-2009.
