Что нужно знать, чтобы сделать верный выбор оптического кабеля.

Подбираем оптический кабель. Что о нём нужно знать, чтобы его купить?

1. Количество волокон.
Один из самых лёгких и простых вопросов пусть будет первым. Важно понимать сколько волокон оптического кабеля будет задействовано постоянно, сколько будет резервом, и сколько нужно заложить на будущее, если планируется расширение сети. На моей практике были случаи, когда после поездки на обследование объекта и более детального изучения документации было принято об увеличении количества необходимых волокон проектного кабеля.
Количество волокон у оптического кабеля определяется стандартным интервалом от 1 до 144 волокон, но может и выходить за его пределы. Увеличение количества волокон в кабеле можно выразить вот такой последовательностью: 1, 2, 4, 8, 16, 24, 32, 48, 64, 72, 96, 144. Но это стандарт. В виде исключения могут быть изготовлены под заказ кабели с любым их количеством.

2. Способ прокладки.
Второй вопрос - это вид монтажа или способ прокладки оптического кабеля. То каким способом будет кабель смонтирован. Тут тоже всё просто. Когда у Вас в руках есть проектная документация - у Вас уже есть эта информация. Но ситуации могут быть разные и при выезде непосредственно на объект для обследования, а бывают случаи, что и в процессе монтажа добавляется ещё один способ прокладки. К примеру, Вы прокладывали кабель по воздуху, путём подвеса его на опоры освещения и по плану работ у Вас должен был быть спуск с последнего здания на сооружение, в котором будет конечная точка линии и подключение кабеля непосредственно в активное оборудование. Но пролёт этот был недостаточно изучен во время обследования и оказался на практике не возможен. Было принято решение с последнего здания и до конечной точки кабель проложить по кабельной канализации. То есть в последнем здании необходимо поставить небольшую муфту или кросс и произвести сварку 2-х видов кабеля – самонесущего и кабеля в кабельную канализацию.
Виды кабеля по способу их прокладки делятся на следующие:
- Подвесной.
- В кабельную канализацию.
- В грунт.
- Внутриобъектовый.
- Для задувки в полиэтиленовые трубы.
- Подводный.

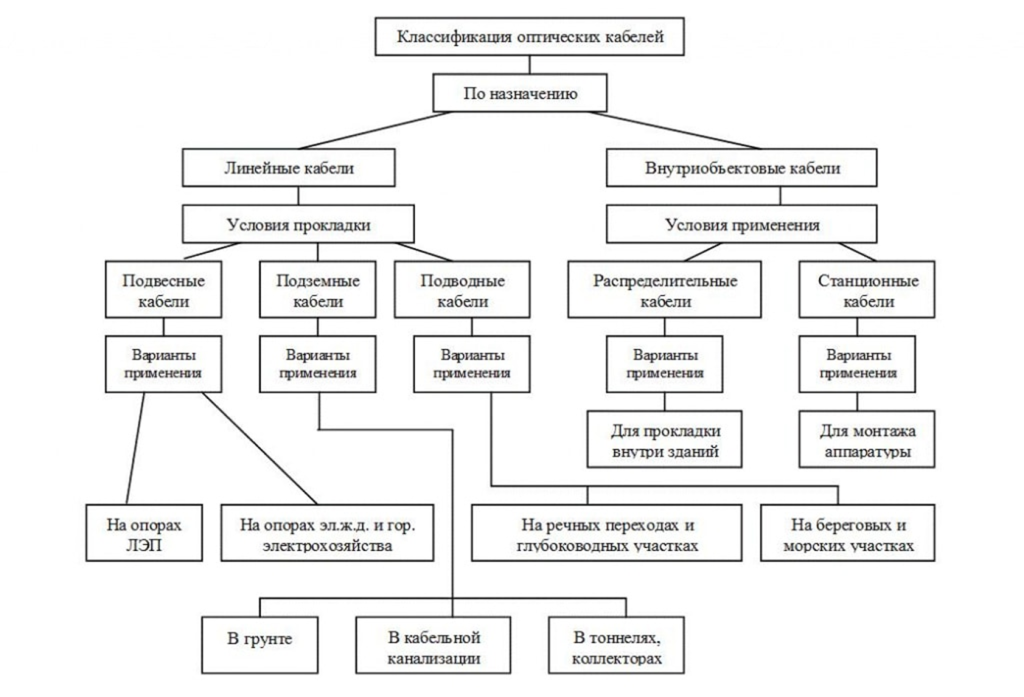

Более подробную схему классификации оптоволоконных кабелей по методу и месту их прокладки можно посмотреть на блок-схеме ниже:


3. Тип волокна.
В этом техническом параметре основным является тип применяемого волокна в кабеле. Основное, что нужно знать это какой тип волокна используется: одномодовое или многомодовое. Разница между ними в диаметре сердцевины самого волокна: у многомодовых волокон, она больше длины волны, передаваемых сигналов, за счёт чего по волокну передаётся несколько оптических мод (лучей), у одномодовых, сердцевина меньше длины волны сигнала и это позволяет передавать только одну моду. В большинстве проектов, осуществляемых в настоящем времени – проекты, использующие одномодовые волокна, которые способствуют минимизации распыления между модами, что позволяет значительно увеличить дальность передачи данных.
Самые основные 3 типа кабеля, классифицируемые по этому признаку:
- SM (SINGLE MODE) = одномодовое волокно с диаметром сердцевины 9/125 или 10/125 мкм;
- MM (MULTI MODE) = многомодовое волокно с диметром сердцевины 50/125 мкм;
- MM (MULTI MODE) = многомодовое волокно с диметром сердцевины 62.5/125 мкм.

4. Конструкция кабеля.

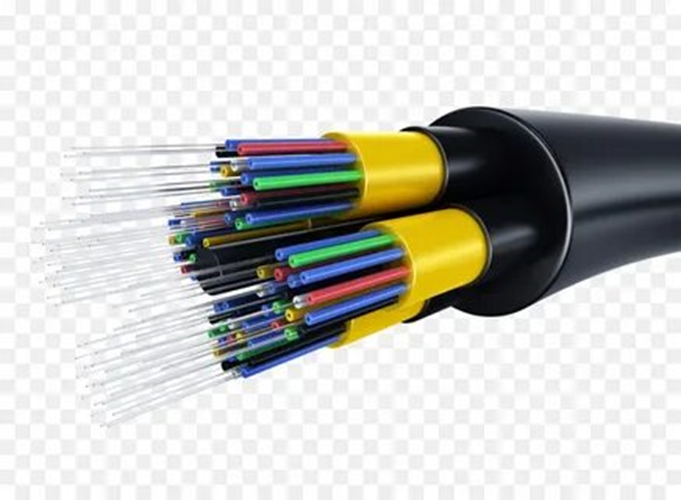

Речь идёт о конструкции кабеля, об способах размещения самих волокон внутри кабеля. Здесь в свою очередь можно выделить 4 основных типа конструкции:
- модульная конструкция. Конструкция состоит из нескольких оптических модулей – пучков оптоволокна, уложенных в отдельные трубки, которые располагаются вокруг центрального силового стержня пучками или повивальной скруткой.
- центральная трубка. Волокна в такой конструкции размещают совместно с центральным элементом в единой трубке.
- свободные извлекаемые волокна. В конструкции объектовых кабелей с такими волокнами не предусмотрены гидрофобные заполнители, что упрощает их монтаж и повышает степень пожарной безопасности.
- кабель типа DROP. Простая конструкция, которая предусматривает в качестве защиты два стеклопластиковых прутка расположенных с двух сторон от оптического волокна.


5. Характеристики на растяжение и раздавливание.
Последняя характеристика обязательная при выборе оптического кабеля это растягивающее усилие либо усилие раздавливания, которые обычно указываются в маркировке и подразумевают единицу измерения – кн(кило ньютоны). Довольно просто ответить на этот вопрос, имея полную маркировку кабеля в проекте. Одно из самых главных моментов, требующих вашего внимания – это то что существует различия в определении МДРН (максимальная допустимая растягивающая нагрузка) и нагрузка на разрыв. Последнее время всё чаще производители указывают в маркировке ОК именно нагрузку на разрыв, которая значительно выше чем МДРН и вызывает путаницу и негативно указывается на успешном завершении проекта.
