Источники бесперебойного питания. Основные типы ИБП.

Роль источников бесперебойного питания (ИБП) при организации линий связи заключается в обеспечении надёжности и бесперебойного электропитания оборудования объектов связи и телекоммуникаций.

Функции, которые выполняет ИБП:

• Защита от повреждений;
• Защита от перебоев в подаче электроэнергии;
• Защита от импульсов напряжения и высокочастотных помех.

ИБП являются основными компонентами электросистем на предприятиях связи, так как телекоммуникационные системы предъявляют высокие требования к надёжности электропитания.

Рассмотрим основные типы источников бесперебойного питания (ИБП).

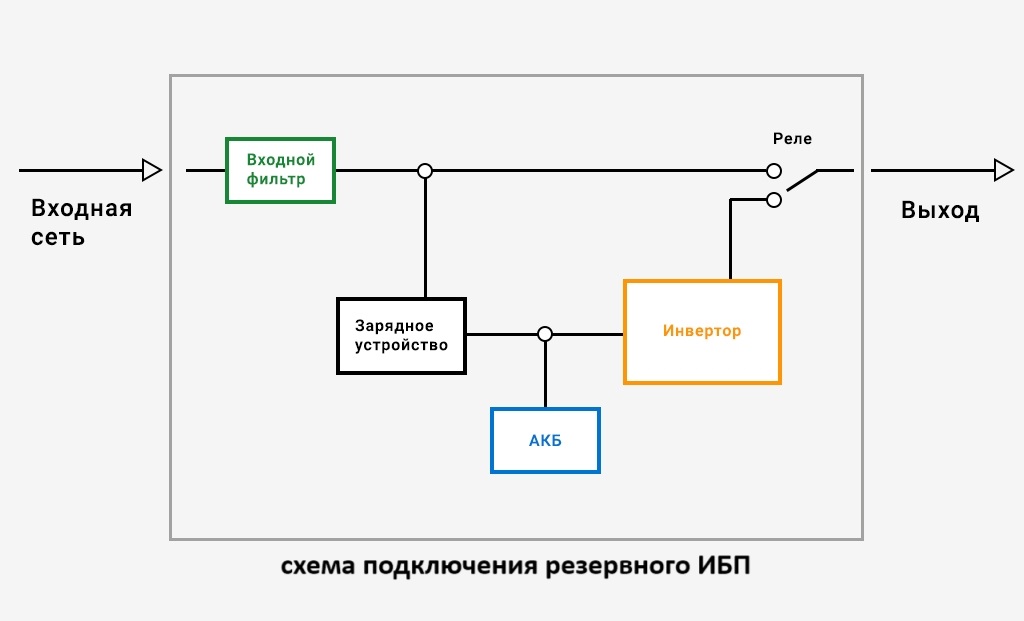

Резервный ИБП.

Самый простой тип.
Принцип работы основан на автоматическом переключении на встроенную батарею при прекращении подачи питания из электросети. Заряд самих батарей производится при наличии сетевого питания. Такую схему подключения называют "Offline".
Резервные ИБП подключаются между электросетью и оборудованием. В нормальном режиме они передают входное напряжение напрямую, не изменяя его. При отключении электроснабжения или выходе параметров сети за допустимые пределы устройство мгновенно переключается на батарею, что обеспечивает непрерывную подачу питания на подключённое оборудование.
Для перехода в автономный режим требуется время, так как ИБП не всегда подключен в электрическую цепь.

Резервные ИБП в основном используются для персональных компьютеров, сетевого оборудования (например, роутеров), IP-телефонии, видеокамер и систем сигнализации, установленных в домах или офиса.

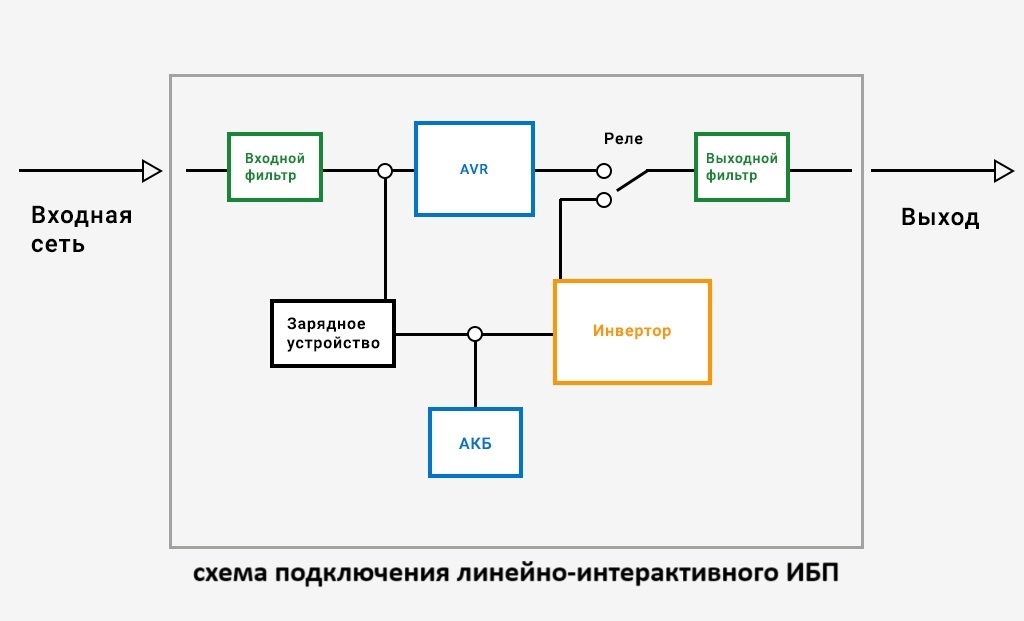

Линейно-интерактивный ИБП.

Это тип ИБП, который способен регулировать выходное напряжение при понижении или повышении напряжения на входе в широком диапазоне — без переключения на работу от аккумуляторов.
Они поддерживают параметры питающего напряжения и синхронно переключают нагрузку на инвертор при его пропадании. В таких ИБП инвертор включён параллельно электросети, он регулирует и стабилизирует выходное напряжение, одновременно заряжая батареи.

В таком типе ИБП есть и недостатки и преимущества. Рассмотрим их.

Недостатки:

• отсутствие корректировки формы выходного напряжения в режиме работы от электросети
• ступенчатое изменение выходного напряжения
• наличие времени переключения на питание от аккумуляторов

Преимущества:

• компактность
• экономичность
• стабилизация входного напряжения
• невысокая стоимость

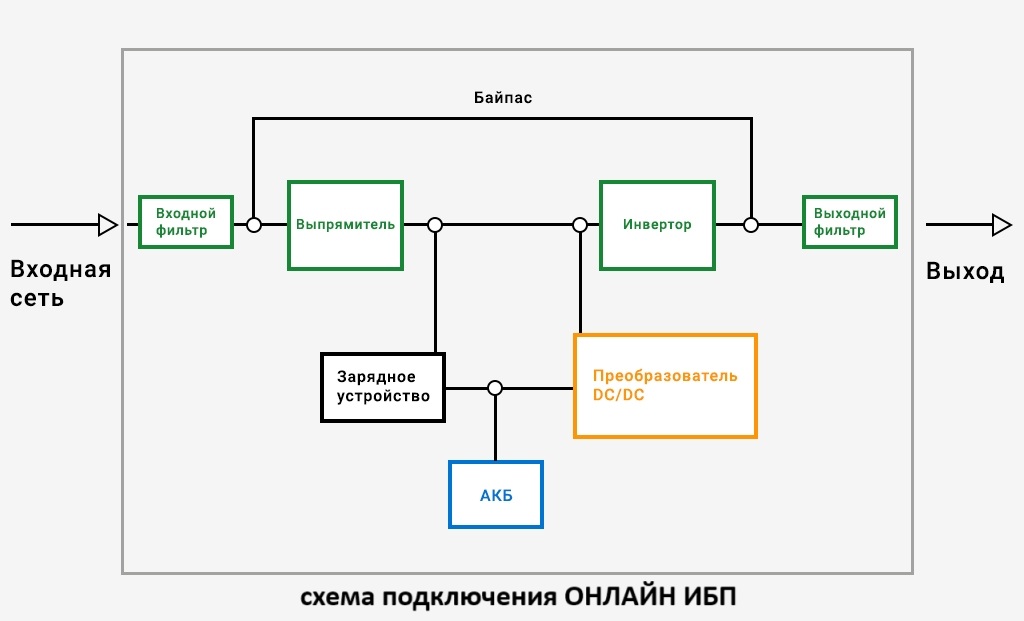

Онлайн.

Это тип источника бесперебойного питания (ИБП), в котором электроэнергия преобразуется дважды.
Процесс происходит так: входное переменное напряжение низкого качества преобразуется в постоянное напряжение внутренней шины, а из него уже формируется выходное напряжение с эталонными характеристиками.

Онлайн ИБП часто используются в критически важных системах, где даже небольшой перерыв в электроснабжении может привести к катастрофическим последствиям. К таким системам относятся, например, медицинское оборудование, серверные помещения, системы сигнализации.

Недостатки:

• сложность конструкции
• более высокая стоимость
• дополнительные затраты электроэнергии в режиме двойного преобразования

Преимущества:

• нулевое время переключения нагрузки из нормального режима в автономный и обратно
• стабилизация напряжения в широком диапазоне (90–295 В) без перехода на аккумуляторы
• идеальное синусоидальное выходное напряжение высокой точности (±2%) в любых режимах работы
