Как расшифровать любую маркировку кабеля/провода?
Маркировка кабеля обычно состоит из буквенных и цифровых обозначений. Каждый элемент несёт определённую информацию и не может быть случайно добавлен в маркировку производителем.
Стоит учитывать, что предоставленная ниже информация не относится к оптическому кабелю или прочим специализированным кабелям (связи и т.д.).
Итак, приступим... Возьмём в пример несколько кабелей (АВБбШв 4х120, КСБСнг(А)-FRHF 2х2х0.64, ВВГнг(А)-LS 3x2,5) и поэтапно с помощью алгоритма расшифруем их.
Если Вам необходима расшифровка кабеля, который у Вас в проекте или необходимо подобрать аналог (особенно это касается оптического кабеля - обращайтесь!
Стоит учитывать, что предоставленная ниже информация не относится к оптическому кабелю или прочим специализированным кабелям (связи и т.д.).
Итак, приступим... Возьмём в пример несколько кабелей (АВБбШв 4х120, КСБСнг(А)-FRHF 2х2х0.64, ВВГнг(А)-LS 3x2,5) и поэтапно с помощью алгоритма расшифруем их.

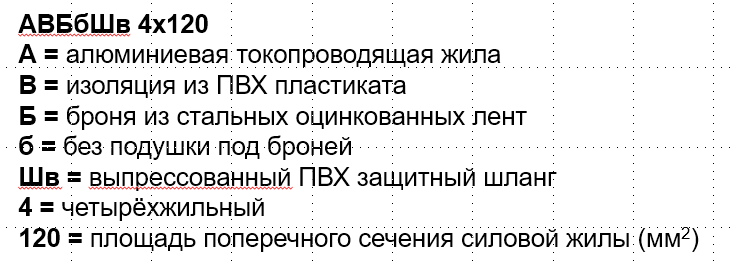

- Первая буква - материал жил, к примеру в маркировке кабеля АВБбШв 4х120 => А - алюминий, а отсутствие буквы А означает, что материал жил - медь (_ВВГнг(А)-LS 3x2,5) или какое-то назначение специализированного кабеля (КСБ => кабель сигнальный для систем безопасности).
- Вторая буква - материал изоляции. В кабеле АВБбШв 4х120 => В - ПВХ, также как и в ВВГнг(А)-LS 3x2,5.
- Третья буква - материал оболочки. В - ПВХ, П - полиэтилен, Р - резина. _ВВГнг(А)-LS 3x2,5 и АВБбШв 4х120 - броня из стальных оцинкованных лент.

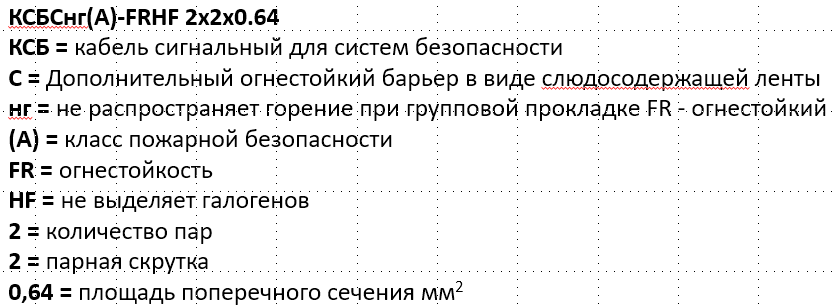

- Четвертая и последующие буквы, до цифр - это дополнительная информация, которая необходима, чтобы выделить те или иные характеристики кабеля - Ш - шланг из ПВХ, Б - броня, Э - экран, нг - не распространяет горение. В нашем примере АВБбШв 4х120 это бШв - выпрессованный ПВХ защитный шланг без подушки под броней, в примере КСБСнг(А)-FRHF 2х2х0.64эти буквы Снг(А)-FRHF означают => С = Дополнительный огнестойкий барьер в виде слюдосодержащей ленты, нг = не распространяет горение при групповой прокладке FR - огнестойкий, (А) = класс пожарной безопасность, FR = огнестойкость, HF = не выделяет галогенов.
- Цифры всегда указывают только (количество пар(в случае скрученных проводников) х количество жил х сечение жил). АВБбШв 4х120 => 4 жилы, каждая имеет сечение 120мм2, ВВГнг(А)-LS 3x2,5=> 3 жилы, каждая имеет сечение = 2,5мм2, а в КСБСнг(А)-FRHF 2х2х0.64 - 2 пары х 2 парные скрутки х площадь поперечного сечения 0,64мм2.
Если Вам необходима расшифровка кабеля, который у Вас в проекте или необходимо подобрать аналог (особенно это касается оптического кабеля - обращайтесь!
