Коннекторы для организации ЦОД: MTP и MPO. Часть 2.

Разъем MTP® является товарным знаком US Conec для версии MPO разъема с улучшенными характеристиками.

В стандартах для обозначения группового разъема рассматриваемой разновидности используется обозначение MPO, т.к. аббревиатура MTP является торговой маркой компании US Conec.

Востребованность данного коннектора велика. Преимуществ у данного коннектора много. Усовершенствованный коннектор МТР обладает более стабильными показателями затухания и обратного отражения дополнительно улучшена и эксплуатационная надежность изделия.

Всегда есть нюансы.. Рассмотрим подробнее коннектор MTP, для удобства называя его стандартным сокращением MPO.

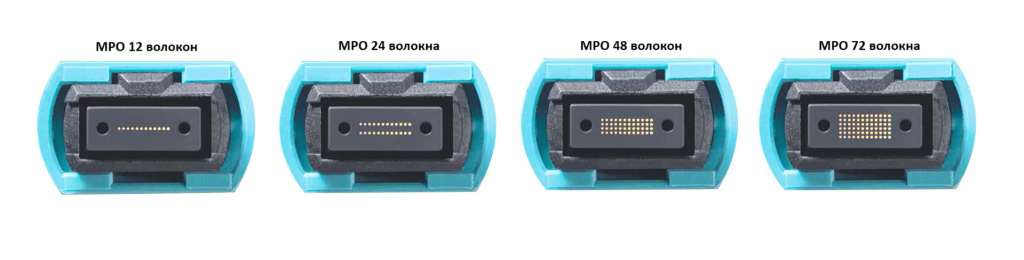

Можно классифицировать коннекторы MPO по количеству волокон. На рисунке выше предоставлены варианты разъёма с различным количеством волокон.

Количество волокон.

Самые распространённые на сегодняшний день - 8 и 12 волоконные коннекторы MPO. Оба используются для соединений 10G-40G и 40G-100G. Есть нюанс -  средние в таких соединениях у 8-ми волоконного коннектора 4 оптических волокна использоваться не будут, что приводит к более низкому коэффициенту использования оптического волокна.

24-жильный кабель чаще применяют для установления соединения 100GBASE-SR10 или 400G между оптическими модулями.

48-ми и 72-х волоконные коннекторы MPO крайне редко используются в нашей стране и обеспечивают соединения свыше 400G.

Цветовая маркировка коннекторов MPO.

Общепринятые стандарты классифицируют коннекторы MPO/MTP (такая аббревиатура также допускается, она подчёркивает совместимость этих разъёмов).

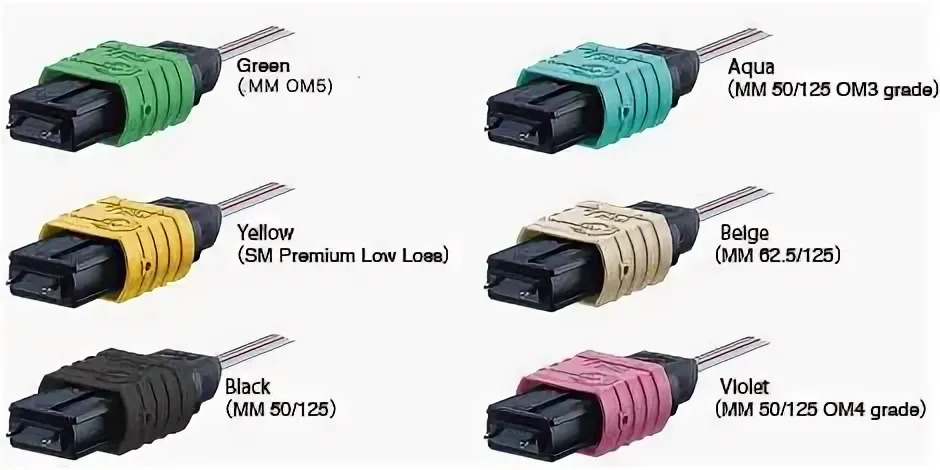

• чёрный цвет (многомод 50/125)
• жёлтый цвет (одномод 9/125)
• зелёный цвет (многомод OM5)
• бирюзовый цвет\аква (50/125 OM3)
• бежевый цвет (62.5/125)
• фиолетовый цвет (50/125 OM4)

Полярность коннекторов и патчкордов MPO.

Важнейшим фактором при выборе нужного коннектора является полярность. При неверном выборе - соединение не будет установлено.

Полярность нужна для согласования оптического передатчика и приемника на каждом конце.
У коннектора MPO, из-за сложной конструкции коннекторов необходимо заранее знать полярность и верно её подбирать в каждом индивидуальном случае.

Стандарт TIA 568 определяет 3 способа подключения, так называемые метод A, B и C.
Если смотреть на феруллу, то слева (там, где 1 волокно) есть белая точка. Правая сторона не помечена таким образом.
Эта точка позволяет определить полярность, когда коннектор установлен в адаптер и положения ключа не видно физически.

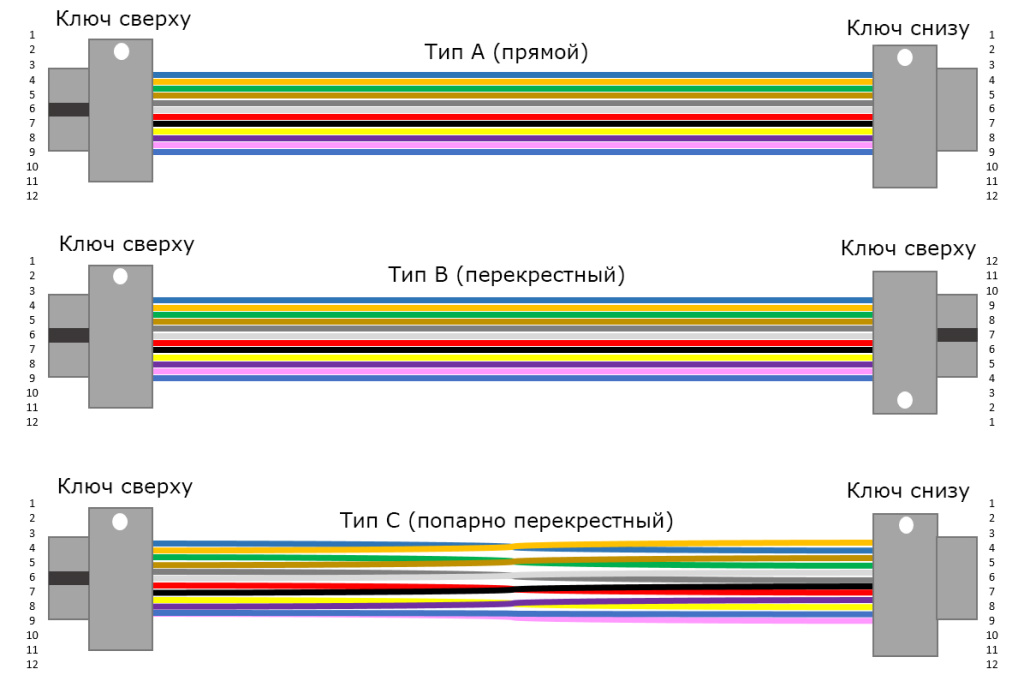

• Кабель MPO тип А (прямой). Ключи коннекторов направлены в разные стороны (вверх-вниз), нумерация коннекторов совпадает (1-1, 2-2, 3-3, …)
• Кабель MPO тип В (перекрёстный). Ключи направлены в одну сторону (вверх-вверх), нумерация коннекторов противоположная (1-12, 2-11, 3-10, …)
• Кабель MPO тип С (попарно перекрёстная). Ключи коннекторов направлены в разные стороны (вверх-вниз), волокна попарно перекрещиваются (1-2, 2-1, 3-4, 4-3, …)

Если всё перечисленное подытожить, то можно сделать вывод: у коннектора MPO были определённые недостатки, которые устранила компания US Conec в 2003 году представив миру обновлённую версию MPO - MTP. У которого на данном этапе развития машинного ЦОД нет недостатков.
