Коннекторы для организации ЦОД: MTP и MPO. Часть 1.

ЦОД - центр обработки данных обязан обладать двумя важными качествами - надёжность и бесперебойность. Осуществляется это в том числе и за счёт отдельных элементов оптической подсистемы, обладающих соответствующими свойствами.

Ещё одной важной, главной особенностью любого ЦОД - скорость! Именно поэтому и возникла необходимость в многоканальной передачи данных по нескольким световодам. В этот момент стал востребован коннектор MPO, который до этого был известен только узкому кругу специалистов.

Коннекторы, которые используются в ЦОД: MTP, MPO.

Коннекторы MTP и MPO помогают реализовать многоволоконные тракты так как по своей физической конструкции являются многоканальными.

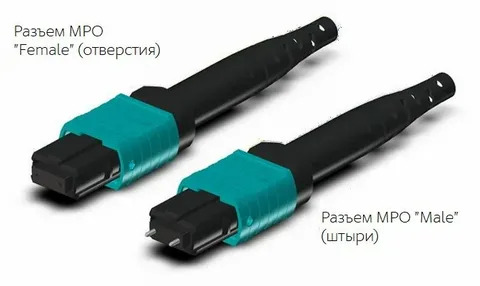

Коннектор MPO.

Это многоволоконный ленточный коннектор, в котором осуществляется совмещение полосок волокон.

В пластиковом корпусе расположена ферула из композитного материала (полифенилен), волокна расположены в один ряд, либо в несколько рядов в зависимости от плотности кабеля. На одной из сторон корпуса есть ключ, который определяет полярность разъёма. Наиболее распространены модификации с 12 и 24 волокнами, возможны варианты с 48 (4 ряда по 12 волокон) и 72 (6 рядов по 12 волокон) волокнами, но они имеют ограниченные варианты применения.

Важной особенностью МРО является то, что центрирование волокон происходит не в адаптере, а за счет штырей и отверстий на самих ферулах. Адаптер выполняет только функцию фиксации разъёмов.

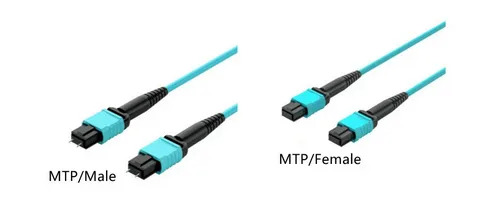

Коннектор MTP.


MTP коннектор – примерно то же самое, что и MPO, только с внесенными компанией US Conec изменениями.


Отличия коннектора MTP от MPO:

• коннектор MTP имеет разборный корпус – можно быстро изменить тип коннектора – «male»-«female»
• внутри корпуса коннектора MTP имеется фиксатор – более плотное крепление оптической ленты
• коннектор MTP внутри корпуса имеет овальную пружину, которая позволяет получать меньше повреждений при изгибах
• фиксатор коннектора MTP изготовлен из металла и имеет посадочное место для пружины - это обеспечивает более плотное крепление чем у MPO
• плавающее крепление ферулл коннектора MTP, позволяет более безопасно извлечь коннектор, без перекосов и рассинхрона наконечников
• торцевой центрирующий штифт имеет эллиптический гладкий наконечник, что увеличивает количество отключений и подключений без потери сигнала
• коннектор MTP совместим с аналогичным MPO разъёмом

Коннектор MPO остаётся разработкой, которая сделала прорыв в создании высокоскоростных подключениях, особенно большой вклад в развитии Центров Обработки Данных (ЦОД), в которых, в настоящее время скорость соединения перешагнула скорость в 100 Гбит/с и уже достигла 400 Гбит/с в современных высокоэффективных ЦОД.
