Кроссы оптические и комплектующие для них.

При строительстве волоконно-оптических информационных сетей возникает необходимость соединить оконечное устройство (в большинстве случаев это активное оборудование) с локальным или магистральным оптоволоконным кабелем.
Для этого используют оптический кросс.
Оптический кросс - специальное устройство для концевой заделки, распределения и коммутации оптических волокон волоконно-оптических кабелей.
В этой статье Вы найдёте полезную информацию о разновидности и видах оптических кроссов.

Оптические кроссы в первую очередь можно разделить по месту их расположения\установки. В большинстве случаев кроссы оптические устанавливаются внутри помещения, но бывают и проекты, которые предполагают монтаж на столбе, опоре или стене т.е. вне помещения и здания. Примеры - строительство сетей абонентского доступа в городских районах индивидуального жилищного строительства («частный сектор»), в сельских поселениях, в коттеджных и дачных поселках, и т.п.


Способ монтажа - это второй параметр по которому нужно подбирать оптический кросс. Для установки в телекоммуникационных шкафах и стойках используют 10", 19" или 21" - дюймовые стоечные оптические кроссы. Особенностью является наличие кронштейнов для установки в соответствующую ширину размеру стойки\шкафа. Настенное исполнение кросса - отличное решение для реализации проекта, в котором не подразумевается установка напольного или настенного серверного шкафа и позволяет пространство и наличие места установки.

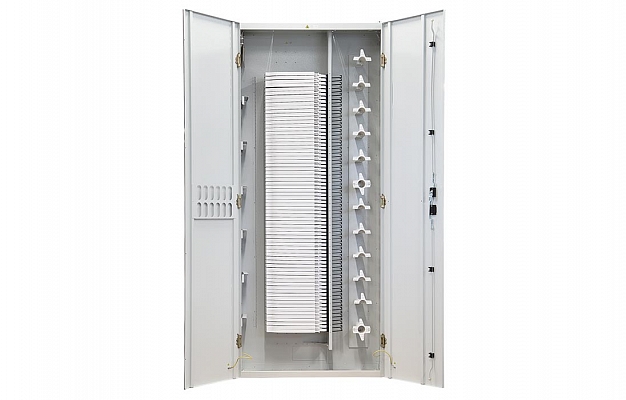

Количество сварных соединений и количество портов. Сварка оптических волокон в кроссе и их коммутация - это основное назначение, соответственно и нужно понимание для верного подбора. Кроссы оптические варьируются по этим параметрам от 2 до более чем 2000 сварных соединений и наличия портов для коммутации. Настенные оптические кроссы в основном имеют от 4 до 8 портов, стоечные станционные 48-144, стоечные локальные - от 8 до 24, кроссы высокой оптической от 1000 портов и более портов.

Комплектация. Это то, чем наполняется оптический кросс и что входит в его комплектацию. Комплектация напрямую зависит от прямого назначения оптического кросса. Для самой простой коммутации необходимо иметь адаптеры (оптические розетки), соединительные оптические шнуры (пигтейлы), комплекты защиты деталей сварки (КДЗС или "гильзы", если профессиональным языком монтажника). Если проект подразумевает сеть PON, то возникает потребность в наличии сплиттера (разветвителя) в комплектации кросса. Самый распространённый вариант - это этажная распределительная коробка (пластиковая или металлическая), которая имеет возможность установки сплиттерного модуля 1х4, 1х8 или 1х16.

Особенности конструкции. В таком разнообразии кроссового оборудования, постоянной модернизации моделей и появления новых решений появились в продуктовой линейке оптические кроссы, которые отличаются от предшественников и имеют особые форм-факторы.

Таким образом появились стоечные кроссы:

• с пластиковыми сменными планками
• выдвижные
• со сменной полкой-органайзером
• со сплошной передней планкой

И особые настенные:

• упрощённые с крышкой на винте
• имеющие дверцу
• для установки на din-рейку

Обобщая вышеперечисленную информацию можно сделать вывод - при всём многообразии оптических кроссов, их разновидностей и назначений, появления новых разработок и технологий необходимо помнить, что основная задача - это надёжная защита от механических повреждений мест сварки\коммутации и внешних факторов, предотвращении перегиба волокон и потери мощности, простота монтажа и удобство при проведении модернизации сетей ВОЛС.
