Подбираем защитную кабельную трубу на объект. Какие параметры необходимо учесть?
Проекты линий связи, которые подразумевают собой строительство кабельных канализаций, внутреннюю прокладку кабеля или более сложное решение с применением горизонтально-направленного бурения в своих спецификациях содержат различные пластиковые трубы.
Если проект подразумевает собой другие инженерные решения, такие как: водоотведение, дренажные системы, вентиляционные воздуховоды, канализационные безнапорные системы, электрические решения и прочих, то и в этих случаях также не обойтись без подбора и закупа необходимых пластиковых или, изготовленных из других материалов, труб.
Выделим основные трубы различного назначения и их разновидности:
Предназначена для строительства кабельной канализации в грунте, с последующей прокладкой кабелей связи (электрических и оптических), силовых кабелей и проводов, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.
Характеристики.
Спиральная кольцевая жёсткость SN (измеряется в кH/м²) - основная важная характеристика. Важными параметрами являются также: сопротивление сжатию (Н), радиус изгиба и температура (эксплуатации и монтажа).
Особенности монтажа.
Данные трубы отличаются гибкостью, что позволяет создавать резкие повороты, без установки смотровых устройств. Соединение труб - резьбовое, при помощи специальных муфт обеспечивает неразрывное соединение, стойкое к движению грунта и извлечения тяжелой спец. техникой.
Применяется в качестве футляра при прокладке линий связи, кабелей электропитания, а также в качестве сооружений оросительных и канализационных безнапорных систем.
Характеристики.
Толщина стенки - один самых важных параметров. Соотношение внешнего диаметра трубы к толщине стенки (SDR) является стандартным размерным коэффициентом и основной характеристикой прочности данного изделия.
Особенности монтажа.
Соединение осуществляется при помощи надвижных компрессионных муфт механическим способом или сварки труб встык.
Для прокладки в них электропроводки скрытым, полускрытым и открытым способом по несгораемым основаниям стационарных электроустановок бытового назначения как внутри так и снаружи помещения, при щадящих внешних факторов (ультрафиолет, погодные условия).
Характеристики.
Диаметр трубы. Основной параметр, который необходимо учесть при подборе её на объект. Простыми словами - необходимо чтобы в трубу поместились все провода и кабель, который необходимо проложить на объекте.
Особенности монтажа.
Удобство и простота монтажа, особенно, при использовании вспомогательных элементов - скоб, клипс и специального инструмента.
Для создания надежной системы водоснабжения или канализационной линии, строительстве дымоходов, дренажных систем.
Характеристики.
Толщина стенки - параметр, который необходимо учитывать в первую очередь. Внутренний диаметр или так называемый условный проход, обозначаемый в основном аббревиатурой ID - во вторую.
Особенности монтажа.
Без использования специальной техники. При помощи полиэтиленовых муфт или термоусаживаемых манжет.
Предназначена для защиты кабеля (связи, слаботочного, силового до 35 кВ) от механических воздействий и воздействия агрессивной окружающей среды.
Характеристики.
Спиральная кольцевая жёсткость SN (измеряется в кH/м²) - основная важная характеристика. При монтаже в грунт необходимо учитывать глубину прокладки. Ещё один из важных параметров - степень защиты.
Особенности монтажа.
Допускается только скрытый вид прокладки трубы в грунте или замоноличивание внутри бетонных (железобетонных) изделий.
Применяется для создания трубных систем и механической защиты электрических (напряжение до 110 кВ(двухслойная) и напряжение до 220 кВ(трехслойная)) и других кабелей, от агрессивных условий окружающей среды, при максимальных транспортных нагрузках.
Характеристики.
Параметров у данной трубы большое количество и для успешного осуществления проекта необходимо учитывать их все. Пример ниже.
Особенности монтажа.
Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения). Соединение труб - с помощью электросварых муфт, а также методом сварки труб встык.
Предназначена для организации напорного холодного водоснабжения, напорных технологических водопроводов не агрессивных к полиэтилену, электрических канализационных сетей, кабель-каналов.
Характеристики.
Максимальное рабочее давление PN и толщина стенки - главные параметры, на которые стоит ориентироваться при подборе трубы на объект. Стоит также обратить внимание на класс полиэтилена.
Особенности монтажа.
Открытая прокладка (траншейная), бестраншейная (альтернативная) прокладка способами: ГНБ (горизонтально-направленное бурение), проколом.
Трубы являются важной составляющей кабеле-несущих систем и неотъемлемым элементов для организации различных инженерных инфраструктурных систем.
Ссылка на раздел на сайте компании КомТел для самостоятельного подбора => Трубы различного назначения и элементы.
Для консультации и подбора специалистом просим обращаться по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.
Если проект подразумевает собой другие инженерные решения, такие как: водоотведение, дренажные системы, вентиляционные воздуховоды, канализационные безнапорные системы, электрические решения и прочих, то и в этих случаях также не обойтись без подбора и закупа необходимых пластиковых или, изготовленных из других материалов, труб.
Выделим основные трубы различного назначения и их разновидности:
- спиральные гибкие гофрированные трубы ПНД (полиэтилен низкого давления)
- жесткие гладкие технические трубы ПНД
- лёгкие гофрированные трубы ПВХ
- хризотилцементные или асбоцементные напорные или безнапорные трубы
- жёсткие двустенные гофрированные трубы
- гладкие безгалогенные трехслойные или двухслойные трубы
- гладкие напорные трубы ПНД из полиэтилена с минимальной длительной прочностью
разнообразие труб

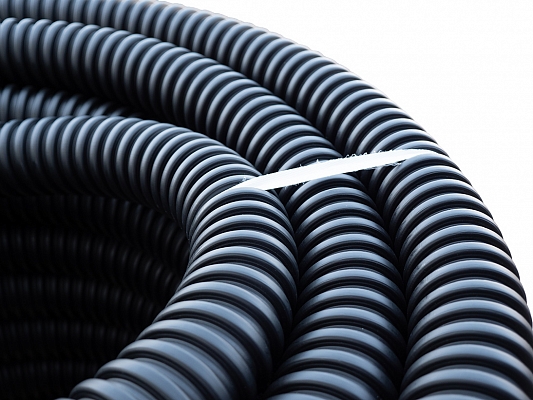

- Спиральная гибкая гофрированная труба ПНД.
Предназначена для строительства кабельной канализации в грунте, с последующей прокладкой кабелей связи (электрических и оптических), силовых кабелей и проводов, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.
Характеристики.
Спиральная кольцевая жёсткость SN (измеряется в кH/м²) - основная важная характеристика. Важными параметрами являются также: сопротивление сжатию (Н), радиус изгиба и температура (эксплуатации и монтажа).
Особенности монтажа.
Данные трубы отличаются гибкостью, что позволяет создавать резкие повороты, без установки смотровых устройств. Соединение труб - резьбовое, при помощи специальных муфт обеспечивает неразрывное соединение, стойкое к движению грунта и извлечения тяжелой спец. техникой.
- Жёсткая гладкая техническая труба ПНД.
Применяется в качестве футляра при прокладке линий связи, кабелей электропитания, а также в качестве сооружений оросительных и канализационных безнапорных систем.
Характеристики.
Толщина стенки - один самых важных параметров. Соотношение внешнего диаметра трубы к толщине стенки (SDR) является стандартным размерным коэффициентом и основной характеристикой прочности данного изделия.
Особенности монтажа.
Соединение осуществляется при помощи надвижных компрессионных муфт механическим способом или сварки труб встык.
- Лёгкая гофрированная труба ПВХ.
Для прокладки в них электропроводки скрытым, полускрытым и открытым способом по несгораемым основаниям стационарных электроустановок бытового назначения как внутри так и снаружи помещения, при щадящих внешних факторов (ультрафиолет, погодные условия).
Характеристики.
Диаметр трубы. Основной параметр, который необходимо учесть при подборе её на объект. Простыми словами - необходимо чтобы в трубу поместились все провода и кабель, который необходимо проложить на объекте.
Особенности монтажа.
Удобство и простота монтажа, особенно, при использовании вспомогательных элементов - скоб, клипс и специального инструмента.
- Хризотилцементные или асбоцементные трубы.
Для создания надежной системы водоснабжения или канализационной линии, строительстве дымоходов, дренажных систем.
Характеристики.
Толщина стенки - параметр, который необходимо учитывать в первую очередь. Внутренний диаметр или так называемый условный проход, обозначаемый в основном аббревиатурой ID - во вторую.
Особенности монтажа.
Без использования специальной техники. При помощи полиэтиленовых муфт или термоусаживаемых манжет.
- Жёсткая двухстенная гофрированная труба.
Предназначена для защиты кабеля (связи, слаботочного, силового до 35 кВ) от механических воздействий и воздействия агрессивной окружающей среды.
Характеристики.
Спиральная кольцевая жёсткость SN (измеряется в кH/м²) - основная важная характеристика. При монтаже в грунт необходимо учитывать глубину прокладки. Ещё один из важных параметров - степень защиты.
Особенности монтажа.
Допускается только скрытый вид прокладки трубы в грунте или замоноличивание внутри бетонных (железобетонных) изделий.
- Гладкая безгалогенная трехслойная или двухслойная труба.
Применяется для создания трубных систем и механической защиты электрических (напряжение до 110 кВ(двухслойная) и напряжение до 220 кВ(трехслойная)) и других кабелей, от агрессивных условий окружающей среды, при максимальных транспортных нагрузках.
Характеристики.
Параметров у данной трубы большое количество и для успешного осуществления проекта необходимо учитывать их все. Пример ниже.
| Сопротивление сжатию, Н | 1250 |
| Сопротивление удару | N (нормальная) |
| Сопротивление изгибу | Жесткая |
| Радиус изгиба, ° | не менее 20 |
| Стойкость к пробою электрической дугой, кВ | более 20 |
| Адгезия расплавленной оболочки кабеля к трубе | Отсутствует |
| Испытание раскаленной проволокой, °С | 750 |
| Герметичность соединений, ГОСТ 14254-96 | IP68 |
| Сопротивление изоляции, Мом | более 100 |
| Электрическая прочность, мин | не менее 15 |
| Термостабильность при t 200 °С, мин | более 120 |
| Теплопроводность, Вт(м·К) | 0,7±0,2 |
| Твердость наружного слоя по Шору, D | 6 |
Особенности монтажа.
Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения). Соединение труб - с помощью электросварых муфт, а также методом сварки труб встык.
- Гладкая напорная труба ПНД из полиэтилена с минимальной длительной прочностью.
Предназначена для организации напорного холодного водоснабжения, напорных технологических водопроводов не агрессивных к полиэтилену, электрических канализационных сетей, кабель-каналов.
Характеристики.
Максимальное рабочее давление PN и толщина стенки - главные параметры, на которые стоит ориентироваться при подборе трубы на объект. Стоит также обратить внимание на класс полиэтилена.
Особенности монтажа.
Открытая прокладка (траншейная), бестраншейная (альтернативная) прокладка способами: ГНБ (горизонтально-направленное бурение), проколом.
Трубы являются важной составляющей кабеле-несущих систем и неотъемлемым элементов для организации различных инженерных инфраструктурных систем.
Ссылка на раздел на сайте компании КомТел для самостоятельного подбора => Трубы различного назначения и элементы.
Для консультации и подбора специалистом просим обращаться по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.
