Преимущества разъёма LC.
Оптические разъёмы различной модификации имеют свои особенности и подразумевают назначение, преимущества и недостатки.
Напомню, что основными популярными разъёмами являются: FC, SC и LC.
О последнем, разъёме LC, эта статья.
Объясню, почему он чаще всего используется в оптической подсистеме СКС и в чём его преимущества.

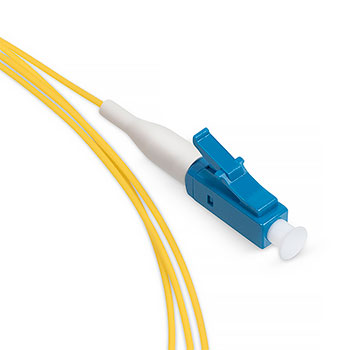

Разновидности вариантов использования разъёма LC при изготовлении пассивных элементов ВОЛС.
При организации оптической подсистемы СКС существуют определённые требования к каждому отдельному элементу.
В частности можем сформировать такие требования и к разъёму оптической розетки и к коннектору пассивного оптического шнура:
Из-за разновидности и существования дуплексного разъёма LC возникает возможность создания на 1U кроссового оборудования до 48 соединений.

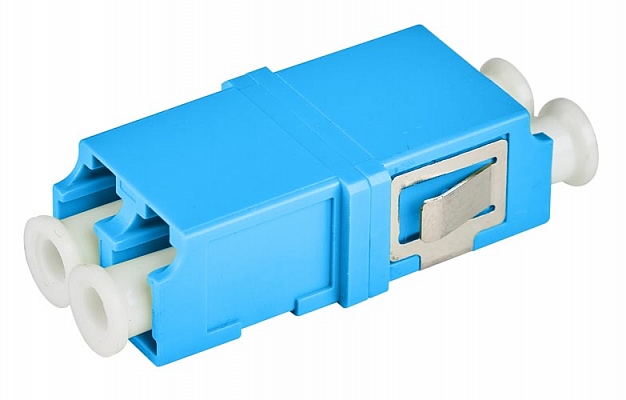

Ещё один важный момент. В подсистемах, которые были построены некоторые время назад с использованием разъёмов SC могут быть модернизированы и без особых усилий перестроены на разъёме 2LC (который по посадочным размерам соответствует разъёмы SC).
Преимуществом разъёма LC также является конструкция, которая основана на центрирующем наконечнике (обычно керамическом), которым армируется концевой участок волокна. Остальные компоненты служат для взаимного выравнивания наконечников в собранном состоянии и их последующей фиксации в этом положении. Добавленный в своё время к конструкции разъёма стандартный механизм фиксации keystone сделал разъём LC ещё более надёжным при плотной кроссировки подсистем.

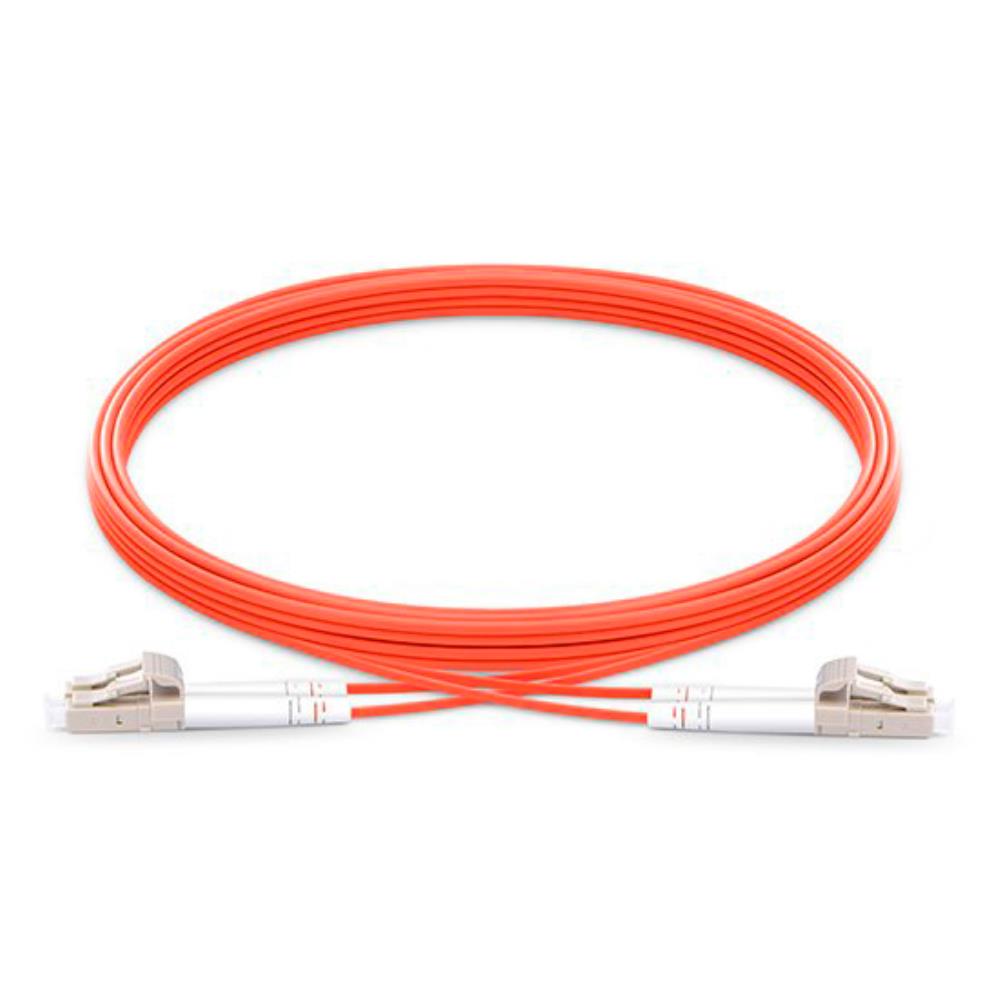

Последнее преимущество, которое необходимо отметить - это то, что большинство SFP-модулей, которые используются в настоящее время в оптоволоконных подсистемах имеют розетку разъёма LC в качестве интерфейса. Соответственно прямые шнуры LC-LC различной длины становятся вполне стандартным и простым решением для коммутации.
Напомню, что основными популярными разъёмами являются: FC, SC и LC.
О последнем, разъёме LC, эта статья.
Объясню, почему он чаще всего используется в оптической подсистеме СКС и в чём его преимущества.
Разновидности вариантов использования разъёма LC при изготовлении пассивных элементов ВОЛС.
При организации оптической подсистемы СКС существуют определённые требования к каждому отдельному элементу.
В частности можем сформировать такие требования и к разъёму оптической розетки и к коннектору пассивного оптического шнура:
- параметры вносимых затуханий
- параметры обратного отражения
- высокая плотность
- невысокая стоимость
Из-за разновидности и существования дуплексного разъёма LC возникает возможность создания на 1U кроссового оборудования до 48 соединений.
Ещё один важный момент. В подсистемах, которые были построены некоторые время назад с использованием разъёмов SC могут быть модернизированы и без особых усилий перестроены на разъёме 2LC (который по посадочным размерам соответствует разъёмы SC).
Преимуществом разъёма LC также является конструкция, которая основана на центрирующем наконечнике (обычно керамическом), которым армируется концевой участок волокна. Остальные компоненты служат для взаимного выравнивания наконечников в собранном состоянии и их последующей фиксации в этом положении. Добавленный в своё время к конструкции разъёма стандартный механизм фиксации keystone сделал разъём LC ещё более надёжным при плотной кроссировки подсистем.
Последнее преимущество, которое необходимо отметить - это то, что большинство SFP-модулей, которые используются в настоящее время в оптоволоконных подсистемах имеют розетку разъёма LC в качестве интерфейса. Соответственно прямые шнуры LC-LC различной длины становятся вполне стандартным и простым решением для коммутации.
