Типы кабельной арматуры ВОЛС.

Основные типы кабельной арматуры ВОЛС.

Один из самых популярных бюджетных видов монтажа оптического кабеля является метод подвеса. Особенно это касается магистральных линий связи.

Рассмотрим основные ТИПЫ кабельной линейной арматуры.

Можем выделить 6 основных, различных групп арматуры, отличающихся по функционалу и предназначению.

1. Натяжная арматура.

В эту группу относим все узлы крепления (кронштейны) и зажимы, которые помогают натянуть оптический кабель. Над проезжей частью, между зданиями и жилыми домами, между опорами (железобетонными, временными деревянными, металлическими) и, конечно при любых значительных поворотах кабельной трассы. Всё просто и логично. Натяжная арматура – для натяжения.

В свою очередь натяжную арматуру можем поделить на 2 подраздела: узлы крепления и зажимы.

Узлы крепления – все элементы линейной арматуры задачей которых является закрепиться на круглых, решётчатых и многогранных опорах, на стенах зданий и различных сооружений. К узлу крепления в свою очередь крепится натяжные зажимы, физически контактирующие с оптоволоконным кабелем. Узлы крепления снова можем упорядочить по их особенностям:

- узлы крепления для опор типа СВ. СВ – стойка вибрированная. Железобетонная стойка с различными характеристиками: длина, масса, количество арматуры в составе. Самые распространённые узлы крепления относящиеся к этой категории - УКП-К, УН. П, УКНП-К.

- узлы крепления для круглых и многогранных опор. В основном такие опоры устанавливаются для строительства ЛЭП, городского освещения и наземного транспорта. Самые популярные натяжные узлы из этой подкасты – УК-Н, ХН.

- узлы крепления для решётчатых опор высоковольтных линий электропередач. В этом сегменте нет самых популярных моделей, так как узлы крепления подбираются индивидуально, основываясь на конструкции и размере углового элемента.

- узлы крепления для стен и различных сооружений.

Зажимы – элемент подвески, который непосредственно взаимодействует с оптическим кабелем. Зажимы можем поделить на 3 подгруппы. По их особенностям конструкции

- зажимы клиновые. Клиновидные зажимы популярны при подвесе устаревшего кабеля с выносным элементом. Пролёты небольшие, процесс монтажа быстрый. Популярные – PA 1500, АС35L.

- зажимы спиральные НСО. Спиральная арматура набирает популярность при строительстве магистральных линий связи.

- зажимы болтовые. Любые зажимы в конструкции имеющие болтовые соединения. Это поддерживающие зажимы. Перейдём к поддерживающей арматуре.

2. Поддерживающая арматура.

В эту группу включаем поддерживающие узлы крепления и поддерживающие зажимы. Её можем поделить, как и предыдущую.

Сначала, разделив всю группу на узлы крепления и зажимы перейдём к разделению узлов крепления на разновидности по типу опор. Затем зажимы по особенностям конструкции. Готово.

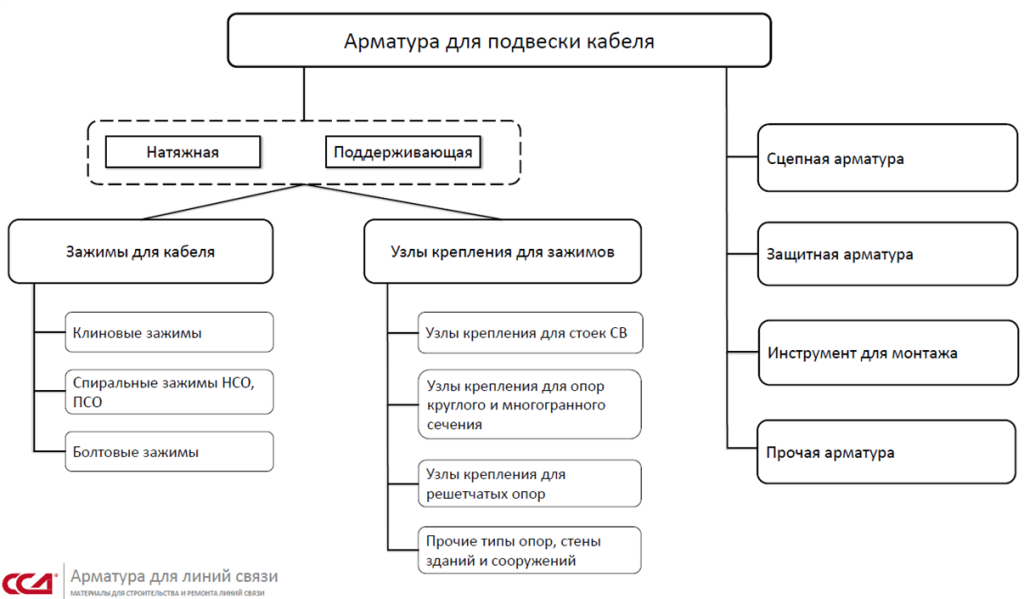

 А ТЕПЕРЬ – СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ И КРАТКОЕ ОПИСАНИЕ МЕНЕЕ ПОПУЛЯРНЫХ ТИПОВ АРМАТУРЫ.

3. Сцепная арматура. Служит для монтажа зажимов натяжных и поддерживающих к опорам. Это скобы, ушки, серьги, коромысла, талрепы, различные промежуточные звенья.

4. Защитная арматура. Протекторы, гасители вибрации.

5. Инструмент для монтажа. Инструмент для натяжения ленты, тросоход.

6. Прочая арматура. Лента монтажная, замки.



В таком разнообразии арматуры для подвеса оптического кабеля помогут разобраться сотрудники ООО КомТел.
