Устройство УЗНКЛ-II-0

Описание и документация

ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.

Предназначено для предотвращения несанкционированного проникновения внутрь камеры колодца.

Устанавливается в телефонные люки из серого и высокопрочного чугуна легкого и тяжелого типов, которые в своей конструкции имеют посадочное место для установки крышки запорного устройства диаметром 609 мм.

УЗНКЛ – это вариант устройства УЗНК, с усовершенствованной конструкцией запорного механизма и ключа, который имеет более сложный механизм работы.

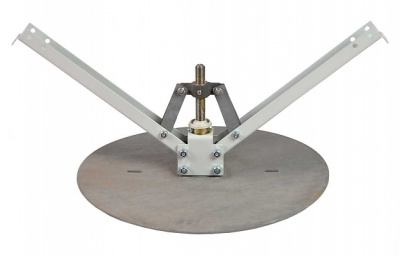

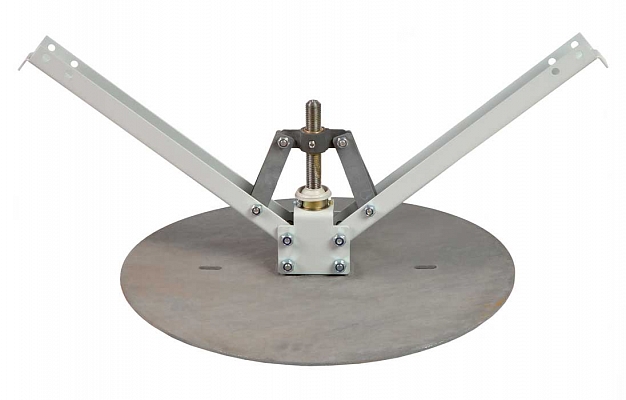

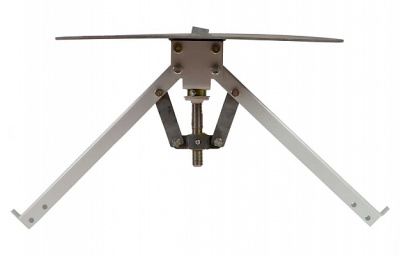

Устройство УЗНКЛ представляет собой стальную плиту толщиной 5 мм круглой формы, оснащенную рычажно-винтовым механизмом. Рычажно-винтовой механизм с помощью болтов с самоконтрящимися гайками соединяется с закрепленным на плите швеллером. Рабочие узлы и крепежные детали устройства УЗНК изготовлены из нержавеющей стали и латуни. Для придания высокой коррозийной стойкости стальная крышка покрывается цинксодержащей порошковой смесью методом термодиффузионного цинкования (ТДЦ).

Система приводится в действие вращением специального эксцентрикового ключа. В рабочем положении стальная крышка блокирует проникновение внутрь камеры колодца за счет того, что рычаги запорного рычажно-винтового механизма разведены и упираются в нижнюю поверхность верхнего перекрытия колодца.

В УЗНКЛ применено инновационное техническое решение, позволяющее добиться равномерного разведения системы рычагов в горловине колодца, даже при ее значительном уклоне, относительно корпуса люка. Угол разведения рычагов может быть отрицательным. Это позволяет устанавливать УЗНКЛ на конструкции, с минимальной толщиной верхнего перекрытия.

Для установки устройства УЗНКЛ дополнительно приобретаются: ключ; комплект крюков для установки (извлечения) разблокированного УЗНКЛ; удлинители рычагов (УР-340 или УР-600), если высота горловины колодца превышает 430 мм.

Перед заказом запорного устройства необходимо точно знать наличие и диаметр посадочного места в люке.

Компания АО «СВЯЗЬСТРОЙДЕТАЛЬ» принимает заявки на изготовление устройств УЗНК по индивидуальным размерам заказчика. Дополнительно на запорное устройство мы устанавливаем металлическую информационную табличку размером 120х60 мм с текстом предоставленным заказчиком. Надпись на табличке формируется путем прожигания металла на лазере. Стоимость и срок изготовления такого устройства необходимо уточнять при заказе.

Гарантийный срок эксплуатации – 1 год.

Купить Устройство УЗНКЛ-II-0 , получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.

ООО КомТел = Комплектация Телекома

Характеристики
