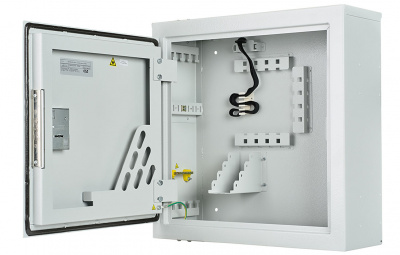

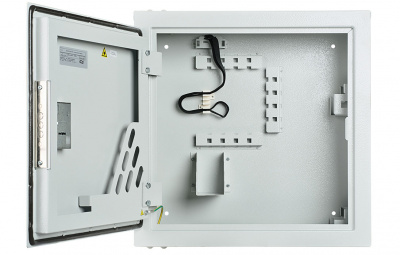

Кросс ШКОН-КПВ-128(4) с кронштейном (корпус) ССД

Описание и документация

Оптический распределительный шкаф (ОРШ) серии ШКОН-КПВ предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.

Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.

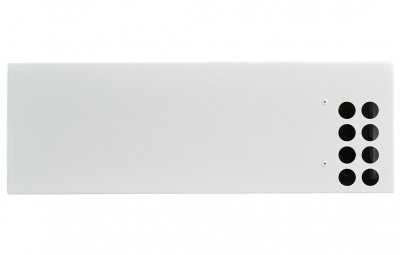

Оптические кабели вводятся в шкаф через отверстия в верхней и нижней стенках.

В отверстиях устанавливаются пылезащитные заглушки.

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.

В закрытом положении кроссовые модули защелкиваются один за другой.

При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.

Маркировка

Характеристики
