Комплект кассеты КТ-3645 (стяжки, маркеры, КДЗС 40 шт, крышка, петли) ССД
Описание и документация
Эта комплектация кассеты предназначена для применения в муфтах МТОК-К6 и МТОК-Л6 в качестве третьей дополнительной кассеты, которая устанавливается с обратной стороны кронштейна муфты. Транзитный ввод кабельных модулей в муфту в этом случае невозможен. Кассета крепиться к кронштейну с помощью двух саморезов, входящих в комплект поставки.

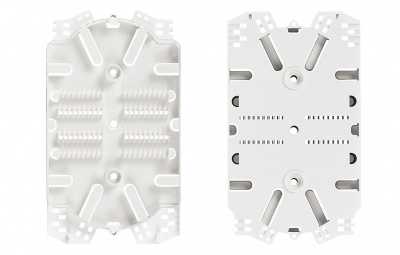

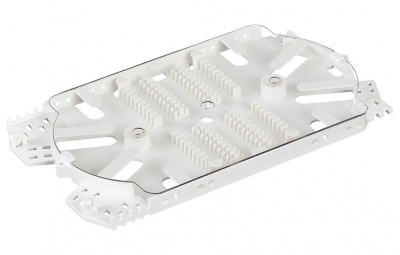

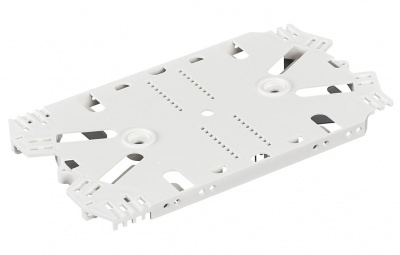

Кассета КТ-3645 является базовой для оптических муфт типов МТОК-А1, Б1, В2, В3, Г3. Эта кассета используется также в оптических кроссах. Она предназначена для укладки до 36-ти сростков с технологическими запасами ОВ. Ложементы для гильз КДЗС-4525 встроены в корпус кассеты, благодаря чему удалось уменьшить её габаритные размеры и разместить в типовых корпусах муфт большее количество кассет, увеличивая их ёмкость.
Конструкция кассеты позволяет заводить модули с ОВ с любого из четырёх углов и осуществлять изменение направления укладки запаса волокон. Свободная укладка дает возможность трехкратной переделки сварки волокна без уменьшения числа витков запаса.
Кассеты КТ-3645, устанавливаемые в муфтах, комплектуются поворотными кронштейнами, позволяющими перелистывать кассеты с обеспечением равномерного и безопасного изгиба модулей с оптическими волокнами. При этом модули с ОВ должны заводиться на кассету только со стороны кронштейна, напрямую, без использования транспортных трубок.
В комплектацию всех кассет производства ЗАО «Связьстройдеталь», поставляемых в полной комплектации, а также в составе муфт и кроссов, входит пинцет, применяемый для удобного и безопасного извлечения гильз КДЗС из гнёзд ложементов.
Маркировка
Характеристики
Длина, мм
|
180 |
Ширина, мм
|
103 |
Высота, мм
|
9,2 |
Масса, кг
|
0,1 |
Тип ложементов
|
Литой с корпусом |
Ёмкость кассеты, ОВ
|
36 |
Тип соединителя
|
ССД КДЗС 4525 |
Радиус изгиба ОВ, мм
|
не менее 30 |

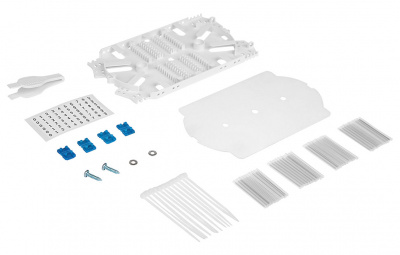

КОМПЛЕКТАЦИЯ
|
|
Кассета КТ-3645
|
1 шт. |
Шайба
|
2 шт. |
Стяжки
|
10 шт. |
Маркеры 0-9
|
1 шт. |
ССД КДЗС 4525
|
40 шт. |
Петли для кассет
|
4 шт. |
Пинцет
|
1 шт. |
Крышка кассеты КТ
|
1 шт. |
Саморез
|
2 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,00072 |
Вес, кг.
|
0,09850 |
