Муфта МОГ-У-33-1К4845 ССД
Описание и документация

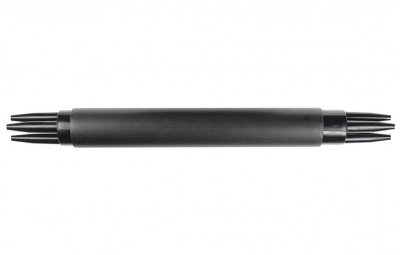

Проходная муфта МОГ-У предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Муфта является укороченным вариантом классической муфты МОГ-С. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм.
Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ.

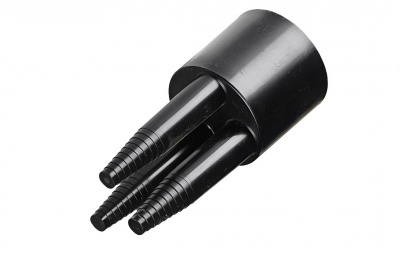

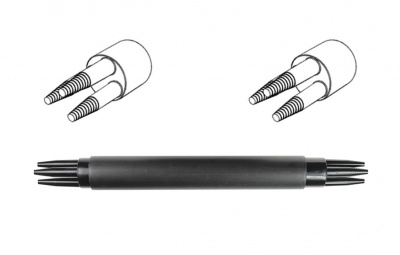

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

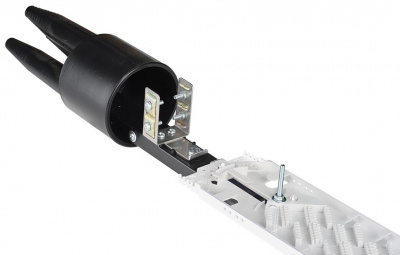

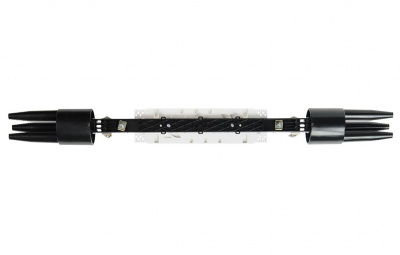

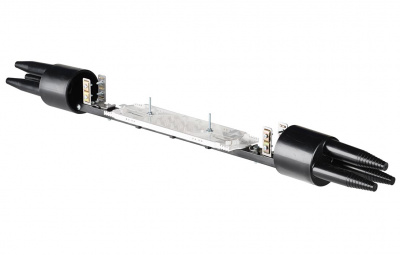

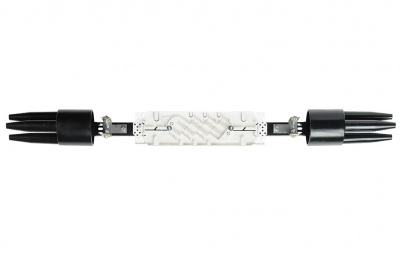

Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.
Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.
Маркировка
Характеристики
Количество сварных соединений
|
144 |
Тип кассет
|
К48-4525 |
Максимальное количество кассет
|
3 |
Герметизация корпуса
|
ТУТ |
Герметизация вводов
|
ТУТ |
Температура эксплуатации, ºС
|
от -40 до +70 |
Длина, мм
|
870 |
Диаметр, мм
|
90 |
Масса, кг
|
1,6 |
Кол-во вводов, сторона 1: - конус, до 21 мм
|
1 |
Кол-во вводов, сторона 1: - конус, до 19 мм
|
2 |
Кол-во вводов, сторона 2: - конус, до 21 мм
|
1 |
Кол-во вводов, сторона 2: - конус, до 19 мм
|
2 |
КОМПЛЕКТАЦИЯ
|
|
Гильзы КДЗС 4525
|
20 шт. |
Пинцет для укладки КДЗС
|
1 шт. |
Трубка ТУТ 33/8 для круглых вводов ОК
|
2 шт. |
Трубка ТУТ 19/6 для продольной герметизации ОК
|
1 шт. |
Комплект маркеров и стяжек
|
1 шт. |
Силикагель (пакет)
|
1 шт. |
Кассета К48-4525 с крышкой
|
1 шт. |
Корпус (оголовники, кожух, кронштейн, ТУТ 115/24)
|
1 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,026640 |
Вес, кг.
|
1,66000 |
