130101-00018 | Муфта МОГ-У-44-1К4845 ССД
Уважаемые покупатели!
Просим уточнять цену и доступное количество у наших менеджеров.
Описание и документация
ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.

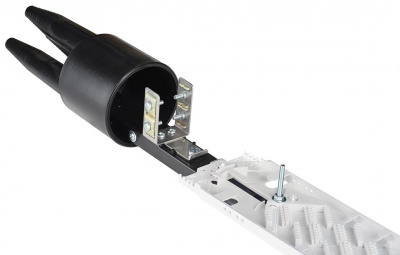

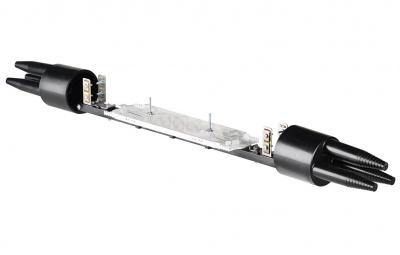

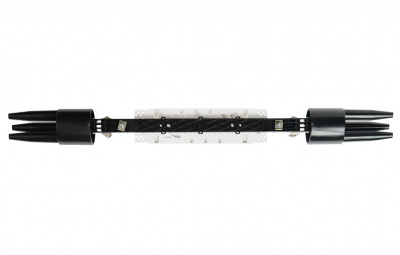

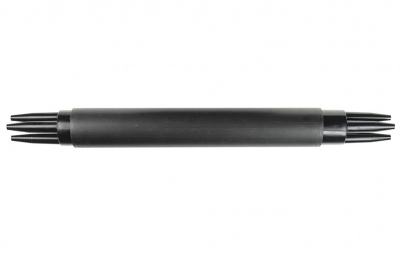

Проходная муфта МОГ-У предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Муфта является укороченным вариантом классической муфты МОГ-С. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм.
Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ.

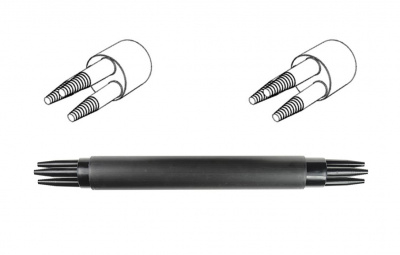

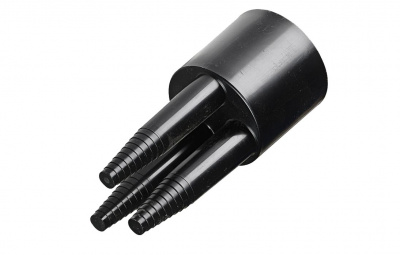

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

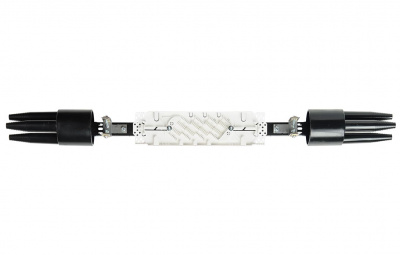

Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.
Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.
Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.
Купить 130101-00018 | Муфта МОГ-У-44-1К4845 ССД, получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.
Характеристики
Температура эксплуатации, ºС
|
от -40 до +70 |
Длина, мм
|
920 |
Диаметр, мм
|
90 |
Масса, кг
|
1,6 |
Тип кассет
|
К48-4525 |
Максимальное количество кассет
|
3 |
Герметизация корпуса
|
ТУТ |
Герметизация вводов
|
ТУТ |
Максимальное количество сварных соединений
|
144 |
Кол-во вводов, сторона 1
|
конус, до 16 мм = 4 |
Кол-во вводов, сторона 2:
|
конус, до 16 мм = 4 |
КОМПЛЕКТАЦИЯ
|
Корпус (оголовники, кожух, кронштейн, ТУТ 115/34) = 1 шт. Кассета К48-4525 с крышкой = 1 шт. Гильзы КДЗС 4525 = 20 шт. Пинцет для укладки КДЗС = 1 шт. Трубка ТУТ 33/8 для круглых вводов ОК = 2 шт. Трубка ТУТ 19/6 для продольной герметизации ОК = 1 шт. Комплект маркеров и стяжек = 1 шт. Силикагель (пакет) = 1 шт |
МАРКИРОВКА:
|
МОГ = муфта оптическая городская У = укороченная 4 = оголовник тип 4 4 = оголовник тип 4 1 = 1 кассета в комплекте К4845 = кассета типа К48-4525 ТУТ = герметизация корпуса трубками ТУТ |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,016440 |
Вес, кг.
|
1,66000 |
