Муфта МТОК-Б1/216-1КТ3645-К-44 ССД
Описание и документация

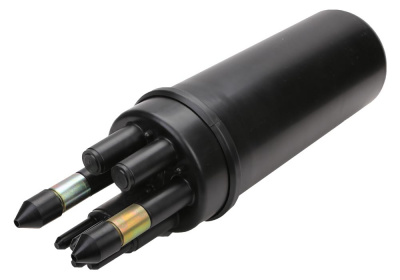

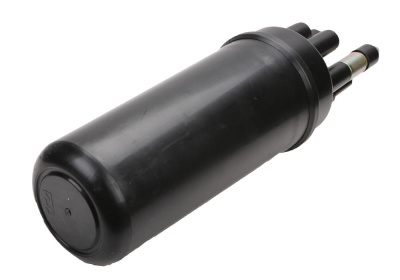

Тупиковая транзитная муфта МТОК-Б1 предназначена для монтажа оптических кабелей, прокладываемых в грунтах всех категорий, в том числе прокладываемых через реки и болота.

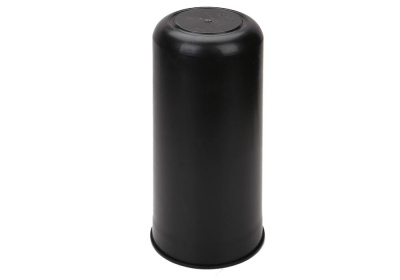

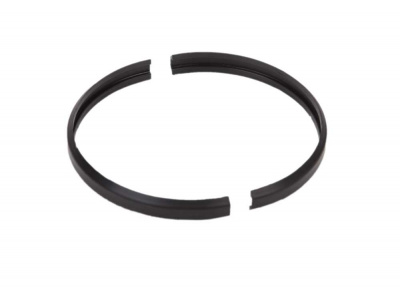

Герметизация кожуха с оголовником осуществляется с помощью двух полухомутов и термоусаживаемой трубки ТУТ большого диаметра. В случае вскрытия муфты, повторная герметизация также осуществляется с помощью ТУТ.

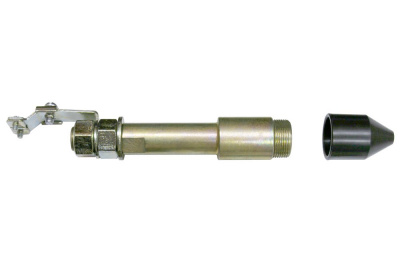

Ввод кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются надежная механическая фиксация кабельной брони с защитой от скручивания, крепление ЦСЭ, основная и продольная герметизация ОК, возможность изолирования или соединения брони всех ОК непосредственно в муфте, возможность вывода от брони каждого ОК провода заземления (КИП).

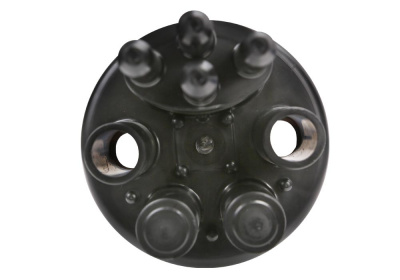

Овальный патрубок муфты может использоваться в следующих случаях:
- ввода транзитной петли кабеля диаметром до 25мм;
- ввода двух кабелей диаметром до 25мм;
- ввода до 4-х тонких кабелей диаметром до 10мм;
- вывода до 4-х проводов заземления (КИП) от кабельных бронепокровов.
В первых двух случаях для герметизации необходимо дополнительно приобрести «Ввод № 9».
Для дополнительной механической и грязевой защиты следует приобретать защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации кабелей рекомендуется дополнительно приобретать «Кронштейн для установки тупиковых муфт в колодцах».
Маркировка
Характеристики
Количество сварных соединений
|
216 |
Тип кассет
|
КТ-3645 |
Максимальное количество кассет
|
6 |
Кол-во вводов: - круглый, до 16 мм
|
4 |
Кол-во вводов: - овальный, до 10 мм/до 25 мм/транзит
|
4/2/1 |
Герметизация корпуса
|
ТУТ |
Герметизация вводов
|
Спецвводы |
Температура эксплуатации, ºС
|
от -60 до +70 |
Длина, мм
|
523 |
Диаметр, мм
|
159 |
Масса, кг
|
2,7 |
КОМПЛЕКТАЦИЯ
|
|
Гильзы КДЗС 4525
|
20 шт. |
Корпус (оголовник, кожух, кронштейн, ТУТ 180/58)
|
1 шт. |

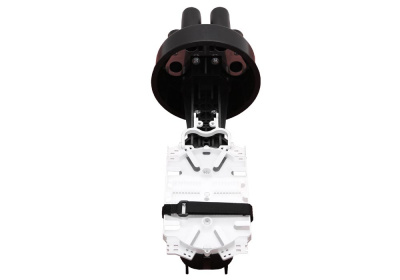

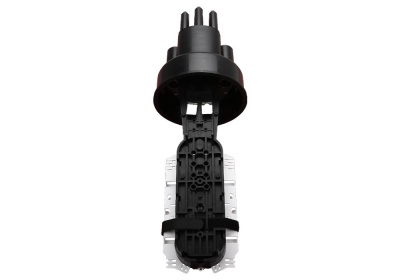

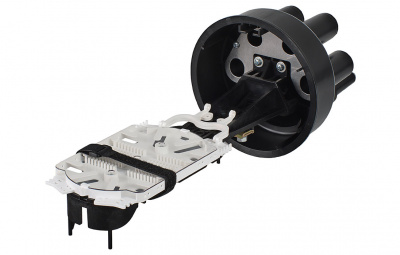

Кассета КТ-3645
|
1 шт. |
Комплект ввода №4
|
2 шт. |
Пинцет для укладки КДЗС
|
1 шт. |
Комплект маркеров и стяжек
|
1 шт. |
Силикагель (пакет)
|
1 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,023940 |
Вес, кг.
|
2,72000 |
