130103-00811 | Муфта МТОК-М6/144-1КТ3645-К-44 ССД
Уважаемые покупатели!
Просим уточнять цену и доступное количество.
Описание и документация
ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.

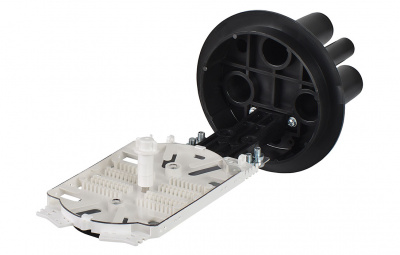

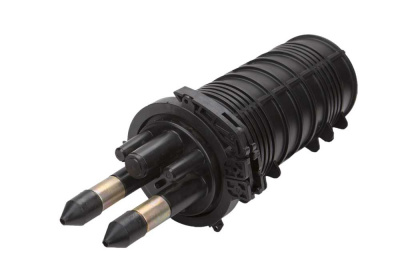

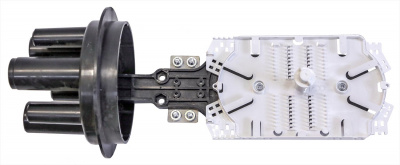

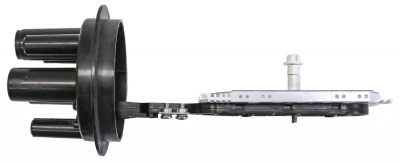

Малогабаритная муфта МТОК-М6 купольного типа предназначена для монтажа бронированного оптического кабеля, прокладываемого в грунтах всех категорий, а также при переходе через неглубокие реки, озера и болота. В муфте используются специальные кабельные вводы, благодаря которым достигается очень высокая степень удержания кабеля в оголовнике, требуемая отраслевыми нормами.
Корпус с оголовником герметизируется механическим способом при помощи армированного пластикового хомута и эластичной кольцевой прокладки. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

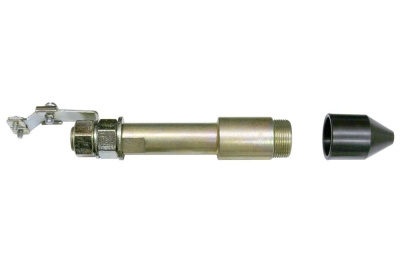

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (не менее 20% от МДРН кабеля);
- защита от скручивания бронированных ОК в процессе эксплуатации;
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера);
- возможность изолирования или соединения брони всех ОК непосредственно в муфте;
- обеспечение продольной герметизации вводимых ОК;
- возможность вывода от брони каждого ОК провода заземления (КИП).
Муфта МТОК-M6 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода третьего кабеля в муфту дополнительно приобретается специальный ввод, с учетом конструкции оптического кабеля.
Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Герметизация проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ.
В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно рекомендуется использовать защитные муфты МЧЗ или МПЗ, в зависимости от типа грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно необходимо приобретать «Кронштейн для установки тупиковых муфт в колодцах».
Купить 130103-00811 | Муфта МТОК-М6/144-1КТ3645-К-44 ССД, К6, ББ) ССД, получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.
ООО КомТел = Комплектация Телекома .
Характеристики
Температура эксплуатации, ºС
|
от -60 до +70 |
Длина, мм
|
392 |
Диаметр, мм
|
188 |
Масса, кг
|
2,5 |
Тип кассет
|
КТ-3645 |
Максимальное количество кассет
|
4 |
Герметизация корпуса
|
Хомут |
Герметизация вводов
|
Спецвводы |
Максимальное количество сварных соединений
|
144 |
КОМПЛЕКТАЦИЯ
|
Корпус (оголовник, кожух, кронштейн, хомут) = 1 шт. Кассета КТ-3645 = 1 шт. Гильзы КДЗС 4525 = 20 шт. Комплект ввода №4 = 2 шт. Комплект маркеров и стяжек = 1 шт. Силикагель (пакет) = 1 шт. Пинцет для укладки КДЗС = 1 шт. |
МАРКИРОВКА:
|
МТОК = муфта тупиковая оптическая М6 = оголовник типа М, кожух тип 6 144 = ёмкость муфты 144 ОВ 1 = одна кассета в комплекте КТ3645 = кассета КТ-3645 К = наличие КДЗС 44 = наличие комплектов для ввода ОК №4 – 2 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,023940 |
Вес, кг.
|
2,61000 |
