130105-01053 | Муфта-кросс МКО-Ш1/С09-10SC-8SC/APC-8SC/APC ССД

Описание и документация

Муфта-кросс МКО-Ш1 предназначена для монтажа подвесных самонесущих оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Выполнена из пластмассы и имеет пыле-брызгозащищенную конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

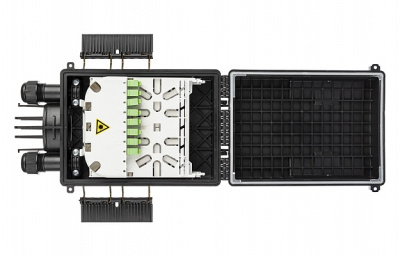

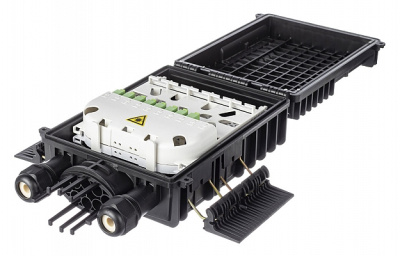

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется герметизация корпуса.

Муфта имеет два круглых патрубка с фитингами и один овальный с вставкой на 8 пробок. Герметизация кабельных вводов осуществляется механическим способом, без применения дополнительных материалов и инструментов. Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами. Внутри корпуса установлена кассета МКО-Ш1 со съёмным модулем, на лицевой стороне которого находятся гнёзда для установки адаптеров типа SC.

Конструкция муфты обеспечивает:

• ввод и крепление введенных в корпус двух ОК с диаметром наружной оболочки до 16 мм;
• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
• установку до 10-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 8 дроп-кабелей круглого профиля диаметром до 5 мм или прямоугольного профиля типа «бабочка».

Муфта поставляется с элементами крепления к опоре или стене.

Купить 130105-01053 | Муфта-кросс МКО-Ш1/С09-10SC-8SC/APC-8SC/APC ССД, получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.

ООО КомТел = Комплектация Телекома

Характеристики
