130408-00330 | Муфта-кросс МКО-П2-М-1PLC8 ЭРТХ ССД

Описание и документация

Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

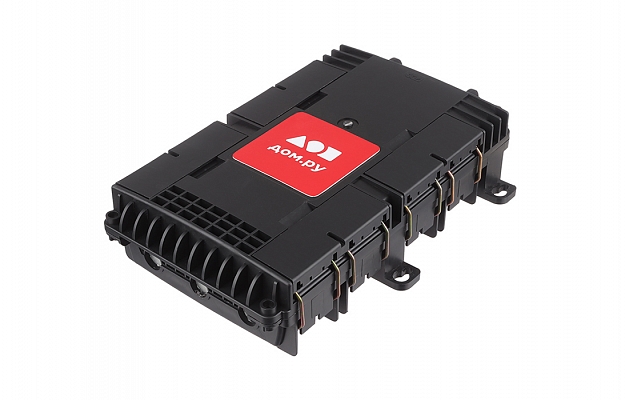

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи четырёх пластиковых защелок на стальных пружинных петлях.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

В нижней части корпуса имеется съёмный блок ввода и герметизации распределительных ВОК с одной стороны и дроп-кабелей с другой стороны блока. Съёмный блок имеет гелевое покрытие по всей поверхности соприкосновения с ВОК и корпусом муфты.

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы ЦСЭ и кассеты для сварки волокон распределительных ВОК, а также ложементы, на который можно установить разветвители в мини-корпусах с волокнами в буферном покрытии 900 мкм. Предусмотрена установка двух разветвителей в мини-корпусах 1х8 -PLC -SM/0,9 -1,0 м-SC/APC или четырёх разветвителей 1х4 -PLC -SM/0,9 -1,0 м-SC/APC или одного разветвителя 1х16 -PLC -SM/0,9 -1,0 м-SC/APC. На лицевой стороне панели расположена планка для адаптеров SC типа и ложементы Л12-4525 для размещения сварных стыков абонентских дроп-кабелей с пигтейлами. Место размещения сварных соединений дроп-кабелей защищено специальной пластиковой крышкой.

Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

Конструкция муфты обеспечивает:

• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 16 сростков дроп-кабелей;
• установку четырёх оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм; или одного разветвителя в корпусе 60х12х4 мм;
• установку до 18-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 16 дроп-кабелей круглого профиля диаметром до 5 мм или прямоугольного профиля типа «бабочка».

Установка муфты на стене или опоре с возможностью дополнительного крепления ВОК в месте ввода, а также размещения запаса кабелей выполняется с применением кронштейнов для подвески МКО-П2, существует два типа кронштейнов или с помощью УПМК-Панда.

Также на корпусе муфты предусмотрены петли для фиксации муфты на стене и специальные петли для монтажа муфты на опорах с помощью монтажной ленты.

Кронштейны для подвески МКО-П2 в комплектацию муфты не входят и приобретаются отдельно.
