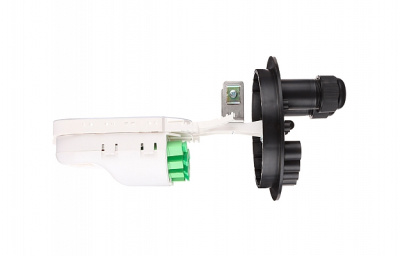

130105-01038 | Муфта-кросс МКО-С7/СМ4-2PLC4-SC/APC-10SC-10SC/APC-2SC/APC ССД
Описание и документация
ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.
МКО-С7 предназначена для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.
Герметизация вводов ОК осуществляется с применением резьбовых фитингов, а выводы дроп-кабелей герметизируются специальными эластичными пробками.
Конструкция муфты обеспечивает:
- ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
- ввод и крепление 8 абонентских дроп-кабелей (плоских 2х4мм или круглых до 5мм);
- размещение до 16 сростков оптических волокон (КДЗС 4525);
- установку двух разветвителей оптических планарных;
- установку до 10-х розеток (адаптеров) оптических типа SC.
В обновлённой конструкции муфты установлен специальный сплиттерный модуль СМ4, в который в зависимости от комплектации могут быть установлены 10 адаптеров SC-типа и один PLC разветвитель 1х8 или два PLC разветвителя 1х4.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.
Кронштейн в состав муфты не входит и приобретается отдельно.
Купить 1130105-01038 | Муфта-кросс МКО-С7/СМ4-2PLC4-SC/APC-10SC-10SC/APC-2SC/APC ССД, получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.
Характеристики
Тип адаптеров
|
SC |
Температура эксплуатации, ºС
|
-60…+70 |
Длина, мм
|
290 |
Диаметр, мм
|
188 |
Масса, кг
|
1,3 |
Тип кассет
|
КС-2445 |
Максимальное количество кассет
|
2 |
Герметизация корпуса
|
Хомут |
Герметизация вводов
|
Резьбовые фитинги |
Максимальное количество сварных соединений
|
48 |
Макс. кол-во сплиттеров
|
2 |
Тип корпуса сплиттеров
|
Мини |
Кол-во адаптеров SC
|
10 |
Количество вводов
|
фитинг, до 16 мм = 2, эластичная заглушка, до 3,5 мм = 8 |
КОМПЛЕКТАЦИЯ
|
Корпус (оголовник, кожух, хомут) = 1 шт. Модуль СМ4 = 1 шт. Кассета КС-2445 = 1 шт. Гильзы КДЗС 4525 = 20 шт. Адаптеры SC/APC = 10 шт. Пигтейлы SC/APC = 2 шт. Сплиттер PLC 1х4 SC/APC = 2 шт. Пинцет для укладки КДЗС = 1 шт. Фитинг от 8 до 16 мм = 2 шт. Заглушки эластичные от 2 до 3,5 мм = 8 шт. Комплект маркеров и стяжек = 1 шт. Силикагель (пакет) = 1 шт. |
МАРКИРОВКА:
|
МКО = муфта-кросс оптическая С = тип оголовника 7 = тип кожуха СМ4 = в муфте установлен сплиттерый модуль СМ4 2PLC4-SC/APC = в муфте установлено 2 сплиттера 1х4 SC/APC 10SC = макс. кол-во адаптеров 10SC/APC = в муфте установлено 10 адаптеров SC/APC 2SC/APC = два пигтейла SC/APC в комплекте |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,014396 |
Вес, кг.
|
1,2 |
