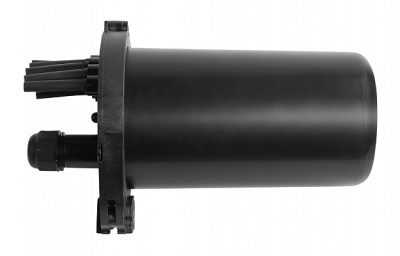

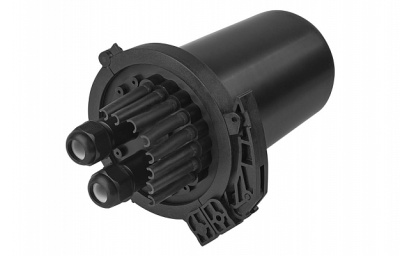

130408-00041 | Муфта-кросс МКО-С7/С09-8SC ССД
Описание и документация
ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.

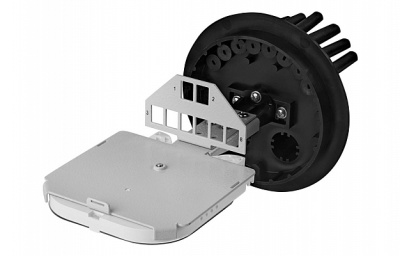

Тупиковая муфта МКО-С7/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

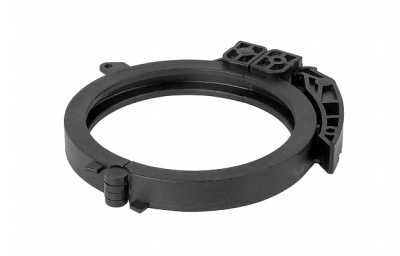

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод подвесного ОК, крепление и герметизация осуществляется с помощью резьбовых фитингов.

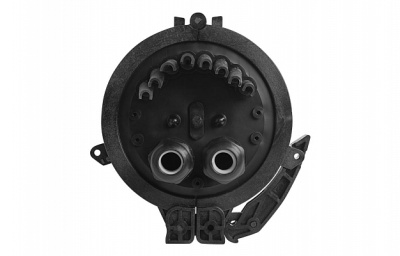

Ввод абонентских дроп-кабелей осуществляется с помощью проходных отверстий на оголовнике, диаметр которых позволяют вводить в муфту дроп-кабели с разъемами SC типа. Герметизация вводов достигается с помощью разрезных эластичных втулок (заглушек).
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.
Маркировка:
МКО | — | муфта-кросс оптическая |
С | — | тип оголовника |
7 | — | тип корпуса |
С09 | — | возможность установки планарного разветвителя |
8SC | — | макс. кол-во адаптеров |
Купить 130408-00041 | Муфта-кросс МКО-С7/С09-8SC ССД, получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.
Характеристики
Температура эксплуатации, ºС
|
-60…+70 |
Длина, мм
|
358 |
Диаметр, мм
|
188 |
Масса, кг
|
1,8 |
КОМПЛЕКТАЦИЯ
|

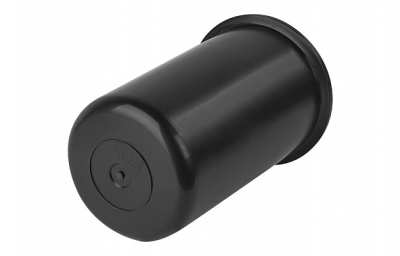

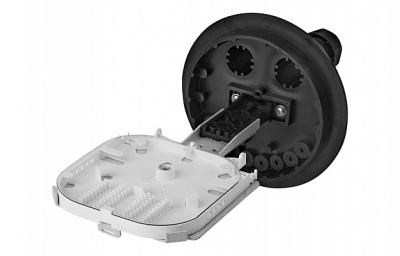

Корпус (оголовник, кожух, хомут) = 1 шт. Кассета КС-1645 = 1 шт. Гильзы КДЗС 4525 = 20 шт. Пинцет для укладки КДЗС = 1 шт. Фитинг от 8 до 16 мм = 2 шт. Панель адаптеров 8SC = 1 шт. Комплект маркеров и стяжек = 1 шт. Заглушки эластичные от 2 до 3,5 мм = 8 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,013600 |
Вес, кг.
|
1,38 |
