130408-00042 | Муфта-кросс МКО-С7/CМ3-2SC-2SC/APC-2SC/APC ССД
Описание и документация
ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.

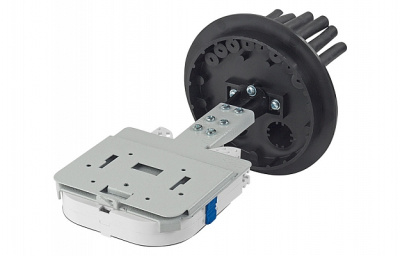

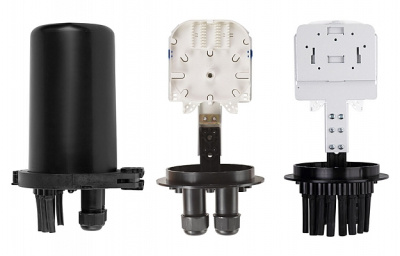

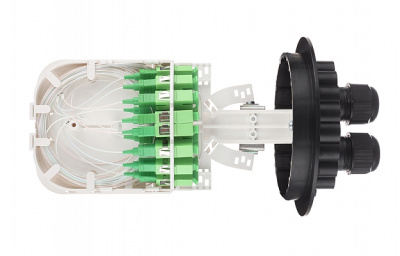

Тупиковая муфта МКО-С7/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

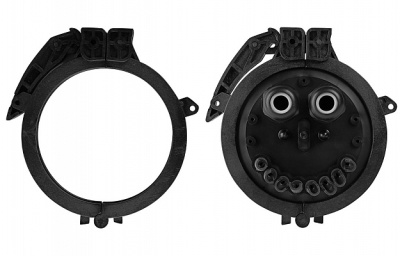

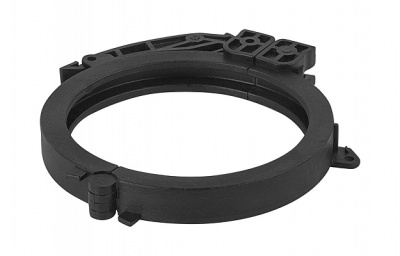

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

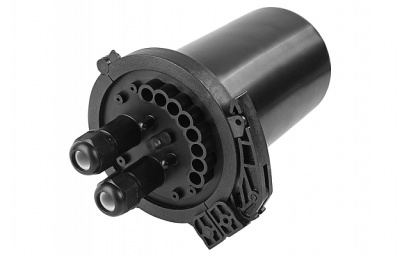

Ввод подвесного ОК, крепление и герметизация осуществляется с помощью резьбовых фитингов.

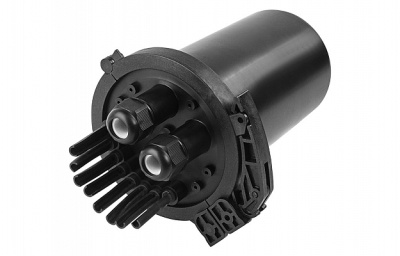

Ввод абонентских дроп-кабелей осуществляется с помощью проходных отверстий на оголовнике, диаметр которых позволяют вводить в муфту дроп-кабели с разъемами SC типа. Герметизация вводов достигается с помощью разрезных эластичных втулок (заглушек).
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.
Купить 130408-00042 | Муфта-кросс МКО-С7/CМ3-2SC-2SC/APC-2SC/APC ССД, получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.
Характеристики
Температура эксплуатации, ºС
|
-40...+65 |
Длина, мм
|
358 |
Диаметр, мм
|
188 |
Масса, кг
|
1,4 |
Тип кассет
|
КС-1645 |
Максимальное количество кассет
|
2 |
Герметизация корпуса
|
Хомут |
Герметизация вводов
|
Эластичная заглушка |
Максимальное количество сварных соединений
|
32 |
Макс. кол-во сплиттеров
|
2 |
Тип корпуса сплиттеров
|
Модульный |
Кол-во адаптеров SC
|
для входов сплиттеров = 2 |
Количество вводов
|
фитинг, до 16 мм = 2, эластичная заглушка, до 3,5 мм = 8 |
КОМПЛЕКТАЦИЯ
|

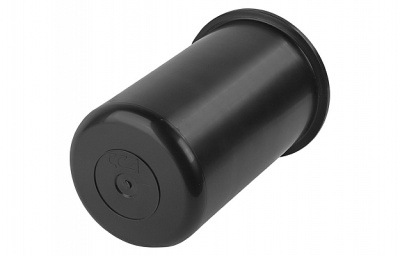

Корпус (оголовник, кожух, хомут, кронштейн) = 1 шт. Кассета КС-1645 = 2 шт. Фитинг от 8 до 16 мм = 2 шт. Панель адаптеров 2SC = 1 шт. Адаптер SC/APC = 2 шт. Пигтейл SC/APC = 2 шт. Гильзы КДЗС-4525 = 20 шт. Комплект маркеров и стяжек = 1 шт. Заглушки эластичные от 2 до 3,5 мм = 8 шт. Пинцет для укладки КДЗС = 1 шт. |
МАРКИРОВКА:
|
МКО = муфта-кросс оптическая С7 = корпус муфты типа С7 СМ3 = назначение муфты - установка модульных разветвителей типа "М3" 2SC = кол-во и тип отверстий под адаптеры 2SC/APC = кол-во и тип установленных адаптеров 2SC/APC = кол-во, тип и полировка пигтейлов |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,01285 |
Вес, кг.
|
1,425 |
