Муфта оптическая тупиковая МВОТ-5120-44-288-6Л36/3Т

Описание и документация

Муфта оптическая тупиковая МВОТ-5120-44-288-6Л36/3Т предназначена для предохранения зон сварки различных конструкций ОК и транзитной петли от непосредственного воздействия окружающей среды и механических воздействий при температурах окружающего воздуха от минус 60° С до 70° С.

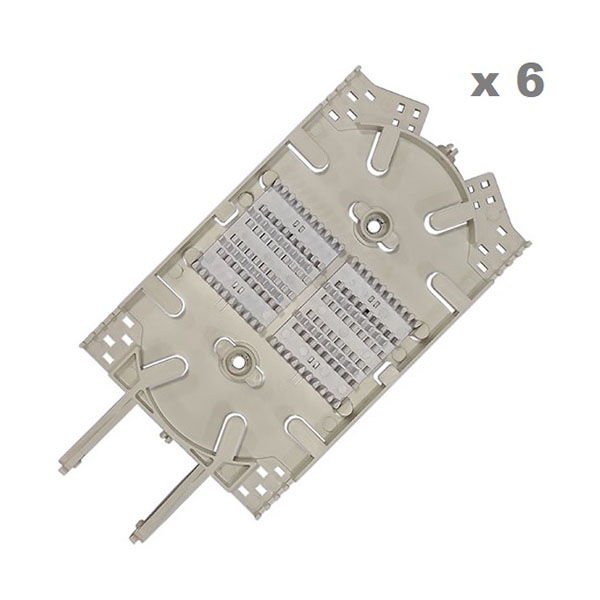

Конструкция муфты МВОТ-5120 позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство позволяет уложить транзитные модули на лотке с противоположной стороны от кассет с соблюдением всех допусков.

Муфта МВОТ-5120 предназначена для применения в волоконно-оптических системах передачи для монтажа оптических кабелей связи, прокладываемых в грунтах, на открытом воздухе и в том числе по стенам зданий, в кабельной канализации, коллекторах, тоннелях, помещениях ввода кабелей и подвешиваемых на опорах воздушных линий связи, линий электропередачи, контактной сети и автоблокировки железных дорог.

Герметизация вводов ОК осуществляется с помощью термоусаживаемых трубок (в комплекте), подбираемых с учетом конструкции ОК.

Круглые патрубки на оголовнике муфты изначально герметичны и имеют конусную ступенчатую форму с плавным переходом диаметра, что позволяет отрезать патрубок в определенном месте и подобрать отверстие максимально близкое к диаметру вводимого ОК.

Все патрубки муфты также оснащены индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты можно использовать для ввода 4-х ОК диаметром от 5 мм до 10 мм или ввода транзитной петли ОК либо ввода 2-х ОК диаметром до 28 мм с использованием разветвительного зажима.

В случае необходимости установки муфты на опорах или стенах предлагаем дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
