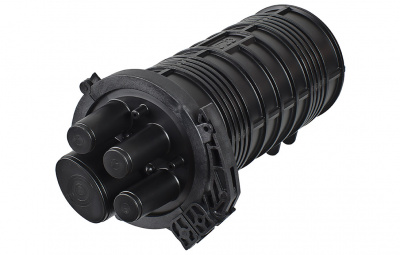

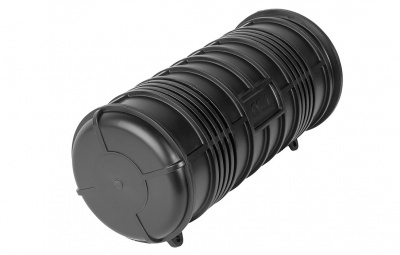

Муфта МТОК-К6/108-1КТ3645-К ССД
Описание и документация

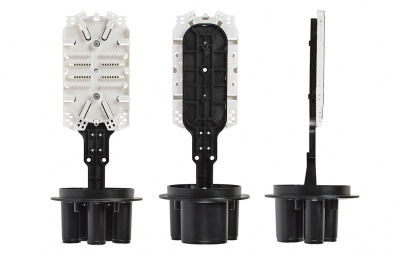

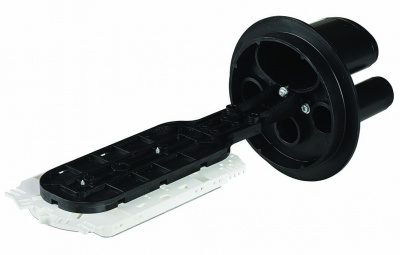

Тупиковая муфта МТОК-К6 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

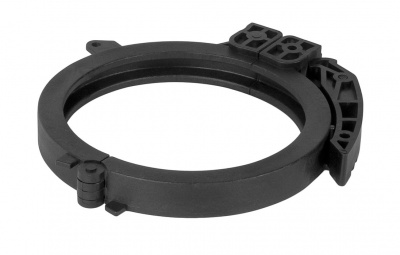

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

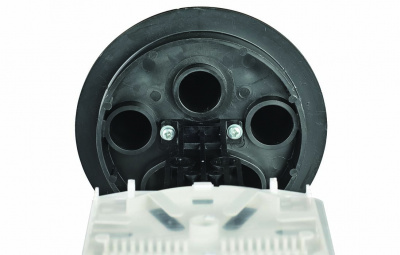

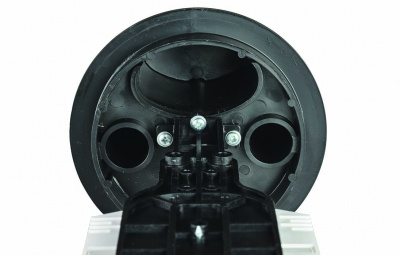

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».
Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.

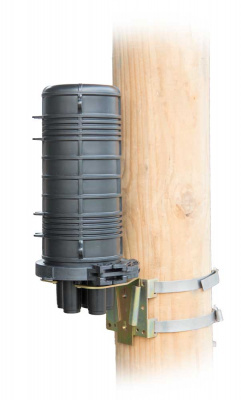

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Маркировка
Характеристики
Тип кассет
|
КТ-3645 |
Макс. кол-во кассет: - без транзитной петли
|
3 |
Макс. кол-во кассет: - с транзитной петлей
|
2 |
Кол-во сварных соединений: - без транзитной петли
|
108 |
Кол-во сварных соединений: - с транзитной петлей
|
72 |
Кол-во вводов: - круглый, до 22 мм
|
3 |
Герметизация корпуса
|
Хомут |
Герметизация вводов
|
Спецвводы |
Температура эксплуатации, ºС
|
от -60 до +70 |
Длина, мм
|
378 |
Диаметр, мм
|
188 |
Масса, кг
|
1.4 |
КОМПЛЕКТАЦИЯ
|
|
Корпус (оголовник, кожух, хомут)
|
1 шт. |
Кассета КТ-3645 с крышкой
|
1 шт. |
Гильзы КДЗС 4525
|
20 шт. |
Пинцет для укладки КДЗС
|
1 шт. |
Комплект маркеров и стяжек
|
1 шт. |
Силикагель (пакет)
|
1 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,017200 |
Вес, кг.
|
1,50000 |
