130103-01023 | Муфта МТОК-Н8/36-1КР3645-К ССД
Уважаемые покупатели!
Просим уточнять цену и доступное количество.
Описание и документация
ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.
Предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также кабелей с броней из стальной гофрированной ленты.

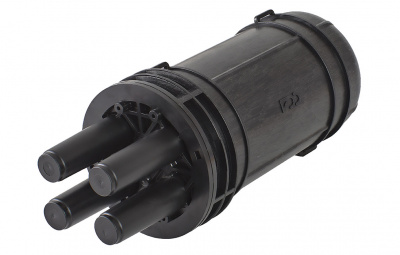

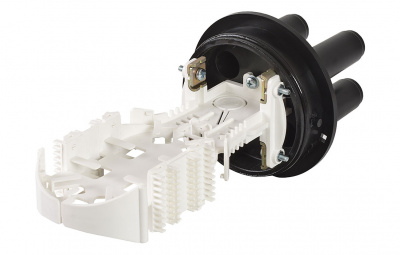

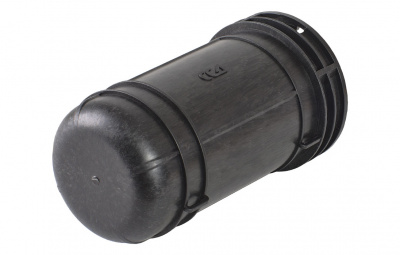

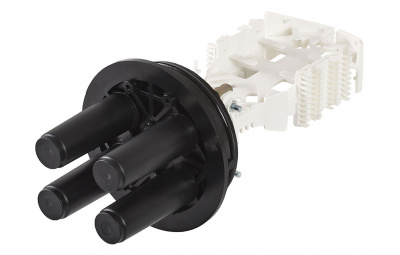

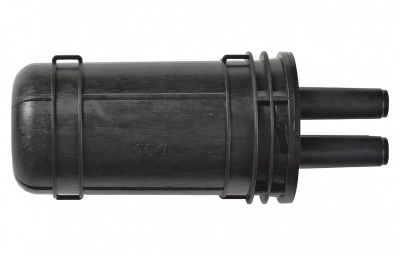

Муфта МТОК-Н8 является самой малогабаритной муфтой серии МТОК. Минимизация размеров муфты достигнута за счёт использования специального внутреннего лотка (кронштейна) на котором располагаются два съемных ложемента на 18 сварных соединений каждый и 4 фиксатора ЦСЭ. Запас оптических волокон также располагается в органайзерах лотка.
Способ герметизации корпуса с оголовником механический.
Герметизация вводимых кабелей осуществляется с помощью термоусаживаемых трубок ТУТ.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 6 штук.
Купить 130103-01023 | Муфта МТОК-Н8/36-1КР3645-К ССД, получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.
Характеристики
Температура эксплуатации, ºС
|
-60...+70 |
Длина, мм
|
269 |
Диаметр, мм
|
111 |
Масса, кг
|
0,4 |
Тип ложемента
|
Л18-4525 |
Тип кассет
|
Встроена в конструкцию муфты |
Герметизация корпуса
|
Байонет |
Герметизация вводов
|
ТУТ |
Максимальное количество сварных соединений
|
36 |
Количество вводов
|

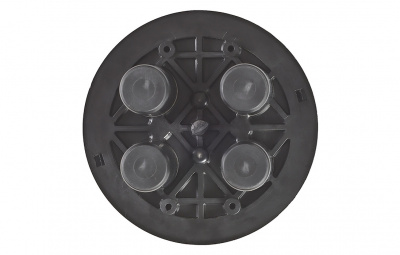

круглый, до 16 мм = 4 |
КОМПЛЕКТАЦИЯ
|
Корпус (оголовник, кожух, прокладка) = 1 шт. Лоток с 4 фиксаторами ЦСЭ = 1 шт. Ложемент Л18-4525 = 2 шт. Гильзы КДЗС 4525 = 20 шт. Трубка ТУТ 28/6 для круглых вводов ОК = 2 шт. Пластина для фиксации дропов = 4 шт. Комплект маркеров и стяжек = 1 шт. Силикагель = 30 г. |
МАРКИРОВКА:
|
МТОК = муфта тупиковая оптическая Н = оголовник типа Н 8 = кожух типа 8 36 = емкость муфты 36 ОВ |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,006165 |
Вес, кг.
|
0,50000 |
