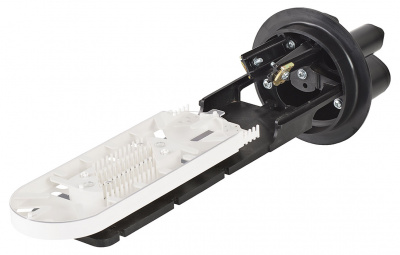

Муфта МОГ-Т5-40-1КБ4845-К ССД
Описание и документация
Предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.
Муфта МОГ-Т-5 превосходит все малогабаритные муфты, имеющиеся на российском рынке, по емкости кассеты в базовом комплекте. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 6 ОК.
Муфта МОГ-Т-5 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.
Характеристики
Количество сварных соединений
|
96 |
Тип кассет
|
КБ48-4525 |
Максимальное количество кассет
|
2 |
Кол-во вводов: - круглый, конус, до 19
|
2 |
Герметизация корпуса
|
Хомут |
Герметизация вводов
|
ТУТ |
Температура эксплуатации, ºС
|
-60...+70 |
Длина, мм
|
500 |
Диаметр, мм
|
146 |
Масса, кг
|
1,2 |
КОМПЛЕКТАЦИЯ
|
|
Корпус (оголовник, кожух, хомут)
|
1 шт. |
Кассета КБ-4845 с крышкой
|
1 шт. |
Гильзы КДЗС 4525
|
20 шт. |
Пинцет для укладки КДЗС
|
1 шт. |
Трубка ТУТ 33/8 для круглых вводов ОК
|
2 шт. |
Трубка ТУТ 19/6 для продольной герметизации ОК
|
1 шт. |
Комплект маркеров и стяжек
|
1 шт. |
Силикагель (пакет)
|
1 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,014740 |
Вес, кг.
|
1,10000 |
