Муфта МПО-Ш1/64-1КС1645-К ССД
Описание и документация
Оптическая муфта МПО-Ш1/64 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

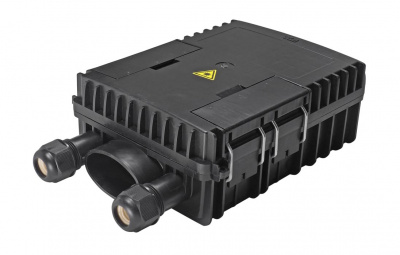

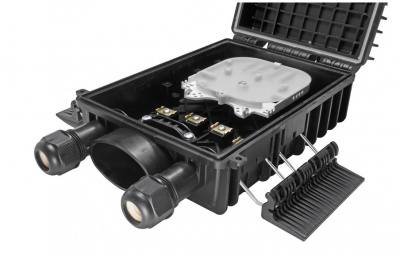

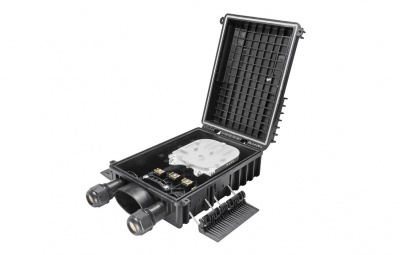

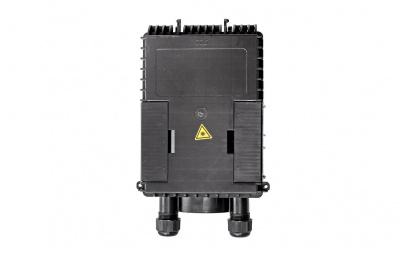

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

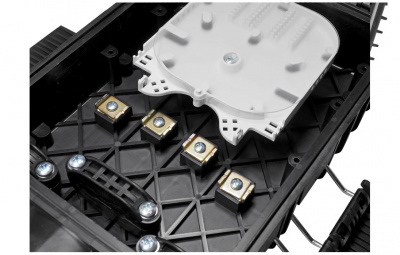

Муфта имеет два круглых патрубка с фитингами и один овальный. Герметизация кабельных вводов осуществляется механическим способом, без применения дополнительных материалов и инструментов. Транзитный ввод оптического кабеля так же герметизируется механически с использованием специального комплекта ввода. Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами.
Конструкция муфты обеспечивает:
- ввод и крепление введенных в корпус до четырёх ОК с диаметром наружной оболочки от 4 до 16 мм;
- возможность организации “транзитного” ввода одного ОК;
- размещение до 64 сростков оптических волокон (КДЗС 4525).
Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш1.
Кронштейн для подвески МПО-Ш1 и комплект для овального ввода в комплектацию муфты не входит и приобретается отдельно.
Характеристики
Количество сварных соединений
|
16 |
Тип кассет
|
КС-1645 |
Максимальное количество кассет
|
4 |
Макс. кол-во сварных соединений
|
64 |
Кол-во вводов: - круглый фитинговый
|
2 |
Кол-во вводов: - овальный
|
2 |
Герметизация корпуса
|
Эластомер |
Герметизация вводов
|
Механическая |
Температура эксплуатации, ºС
|
-60...+70 |
Длина, мм
|
310 |
Ширина, мм
|
190 |
Высота, мм
|
92 |
Масса, кг
|
1,1 |
Защищённость
|
IP68 |
КОМПЛЕКТАЦИЯ
|
|
Кассета КС-1645 с крышкой
|
1 шт. |
Комплект маркеров и стяжек
|
1 шт. |
Силикагель (пакет)
|
1 шт. |
Корпус
|
1 шт. |
Фиксатор ЦСЭ
|
4 шт. |
Вкладыш уплотнительный 4-10 мм для фитинга
|
2 шт. |
Вкладыш уплотнительный 10-16 мм для фитинга
|
2 шт. |
Вкладыш уплотнительный для плоского кабеля 3х7 мм для фитинга
|
2 шт. |
Заглушка кабельного ввода
|
1 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,007700 |
Вес, кг.
|
0,98000 |
