Муфта МОГ-Т4-2ФТ16 ССД
Описание и документация

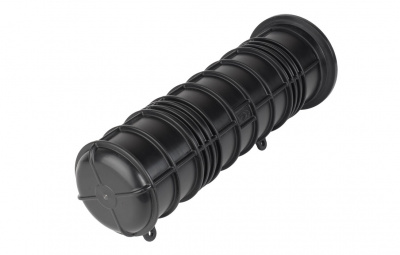

Тупиковая муфта МОГ-Т-4 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.

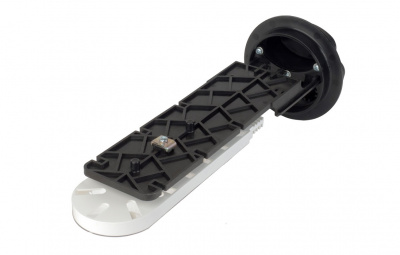

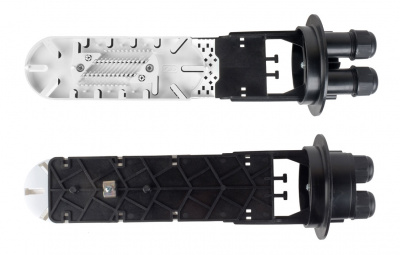

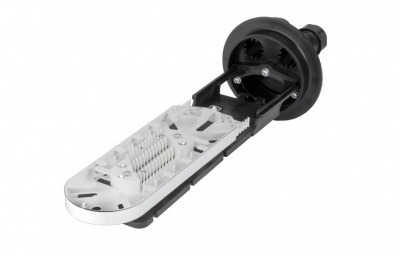

Муфта МОГ-Т-4 имеет такие же габаритные размеры, как и муфта МОГ-Т-3, но отличатся типом оголовника и способом герметизации вводимых кабелей. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

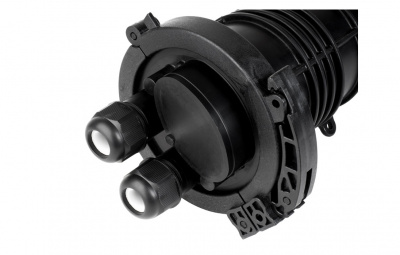

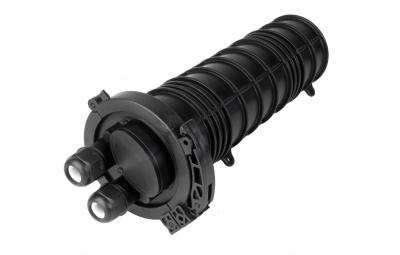

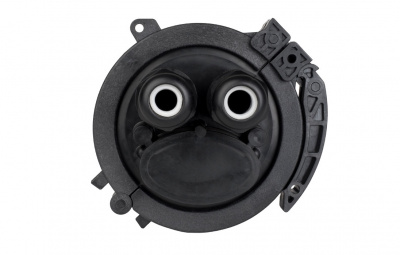

Ввод кабеля, крепление и герметизация осуществляется с помощью резьбовых фитингов, отлитых непосредственно на оголовнике муфты. Муфта имеет два круглых патрубка с фитингами и один овальный, герметизация вводимых в который кабелей осуществляется также механическим способом. Используя специальные комплекты для ввода в овальный патрубок можно ввести как два отдельных кабеля так и транзитный. Заглушка овального ввода выламывается при помощи молотка.
Муфта МОГ-Т-4 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.
На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.
Характеристики
Количество сварных соединений
|
96 |
Тип кассет
|
КБ48-4525 |
Максимальное количество кассет
|
2 |
Кол-во вводов: - круглый фитинговый
|
2 |
Кол-во вводов: - овальный
|
2 |
Герметизация корпуса
|
Хомут |
Герметизация вводов
|
Механическая |
Температура эксплуатации, ºС
|
-60...+70 |
Длина, мм
|
410 |
Диаметр, мм
|
146 |
Масса, кг
|
1,4 |
КОМПЛЕКТАЦИЯ
|
|
Корпус (оголовник, кожух, хомут)
|
1 шт. |
Кассета КБ-4845 с крышкой
|
1 шт. |
Гильзы КДЗС 4525
|
20 шт. |
Пинцет для укладки КДЗС
|
1 шт. |
Комплект маркеров и стяжек
|
1 шт. |
Силикагель (пакет)
|
1 шт. |
Вкладыш уплотнительный 4-10 мм для фитинга
|
2 шт. |
Вкладыш уплотнительный 10-16 мм для фитинга
|
1 шт. |
Заглушка кабельного ввода
|
1 шт. |
Кронштейн ЦСЭ
|
2 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,014740 |
Вес, кг.
|
1,50000 |
