Муфта МПО-Ш2/192-1КД4845-К ССД
Описание и документация
Оптическая муфта МПО-Ш2/192 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

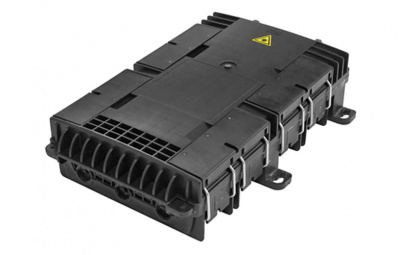

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

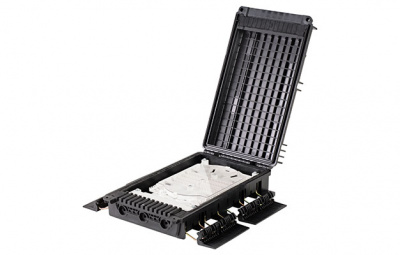

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы кабеля и кассета КД-4845 для сварки волокон распределительных ВОК. Предусмотрена установка до 4х кассет КД-4845 или КТ-3645.
Фиксация и герметизация крышки - при помощи четырех пластиковых защелок на стальных пружинных петлях.
Конструкция муфты обеспечивает:
- ввод и крепление введенных в корпус до трех ОК с диаметром наружной оболочки до 16 мм;
- возможность организации “транзитного” ввода одного ОК;
- размещение до 192 сростков оптических волокон (КДЗС 4525).
Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш2.
Кронштейн для подвески МПО-Ш2 в комплектацию муфты не входит и приобретается отдельно.
Характеристики
Количество сварных соединений
|
48 |
Тип кассет
|
КД-4845 |
Максимальное количество кассет
|
4 |
Макс. кол-во сварных соединений
|
192 |
Герметизация корпуса
|
Эластомер |
Герметизация вводов
|
Эластомер |
Температура эксплуатации, ºС
|
-60...+70 |
Длина, мм
|
330 |
Ширина, мм
|
222 |
Высота, мм
|
80 |
Масса, кг
|
1,4 |
Защищённость
|
IP65 |
Кол-во вводов: - до 16 мм/транзит
|
3/1 |
Кол-во вводов:- до 3,5 мм
|
12 |
КОМПЛЕКТАЦИЯ
|
|
Гильзы КДЗС 4525
|
20 шт. |
Комплект маркеров и стяжек
|
1 шт. |
Силикагель
|
30 г |
Корпус с крышкой
|
1 шт. |
Монтажная панель (вставка)
|
1 шт. |
Стяжки, маркеры
|
1 компл. |
Кассета КД-4845
|
1 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,005750 |
Вес, кг.
|
1,50000 |
