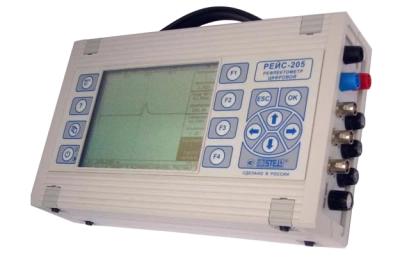

Рефлектометр цифровой РЕЙС-205 (с поверкой)

Артикул: 121005-00089

211 243 руб. /шт

Цена указана с НДС 22%!

Уточните сроки изготовления/поставки и актуальную цену!

- +

В корзину

Купить в 1 клик

Описание и документация

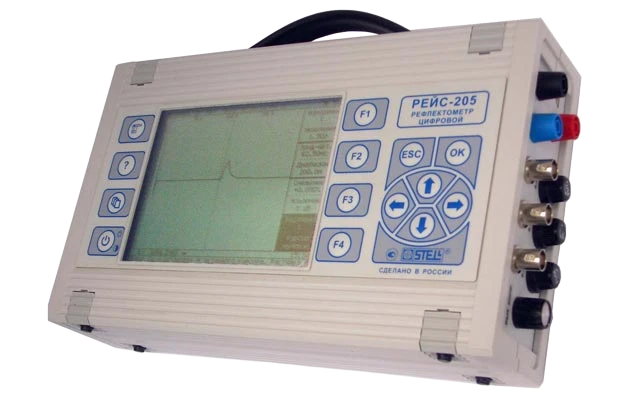

Рефлектометр РЕЙС-205 является малогабаритным мощным цифровым измерительным прибором, который предназначен специально для обнаружения всех видов повреждений в силовых и других кабельных линиях. Типы измерения: - Метод импульсной рефлектометрии - Метод колебательного разряда - Импульсно-дуговой метод.

Характеристики

Сопротивление изоляции, МОм	10 кОм ... 1 ГОм1 ГОм … 10 ГОм10 ГОм … 50 ГОм
Габаритные размеры, мм	275х160х65
Вес, кг	5
Объём, м³	0.017472
Перекрываемое затухание, дб	не менее 80
Память	Возможность запоминания до 500 рефлектограмм со всеми параметрами прибора
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5), м	12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, ... 102400
Коэффициент укорочения	Установка или измерение в пределах 1,000...7,000
Зондирующие сигналы	Импульс 7 В (25 В), длительность 10 нс...30 мкс
Выходное сопротивление	30...420 Ом, с отображением величины на экране
Разрешающая способность по расстоянию при укорочении 1,5	не хуже 3 мм
Система отсчета	при помощи двух вертикальных курсоров: нулевого и измерительного
Режимы измерения	Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3;Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-памятьРазность - Отображение разности двух рефлектограмм: вход-вход, вход-
Растяжка	Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза
Время хранения информации во внутренней памяти	не менее 10 лет
Отстройка от аддитивных помех и шумов	Аналоговая фильтрация за счет подключения фильтра нижних частот
Отстройка от синхронных помех	При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)
Отображение информации	Рефлектограммы и результаты цифровой обработки отображаются в графическом виде
Экран	Встроенный жидко-кристаллический экран с высокой контрастностью
Калибровка по расстоянию	Автоматическая - при включении питания
Условия эксплуатации	По ГОСТ 22261-94, диапазон рабочих температур: -10...+50°С
Сопротивление шлейфа	0,1 Ом...20 КОм20…100 КОм
Оммическая асимметрия, ом	0,1...100
Емкость линии	1 нФ ... 3 мкФ
Расстояние до места повреждения (понижения изоляции, утечки)	100 км (при погонном сопротивлении 100 ом/км)
Внутренняя память	Запоминание и долговременное хранение: результатов измерения не менее 100 кабелей с измерительными схемами, параметров не менее 50 кабелей
