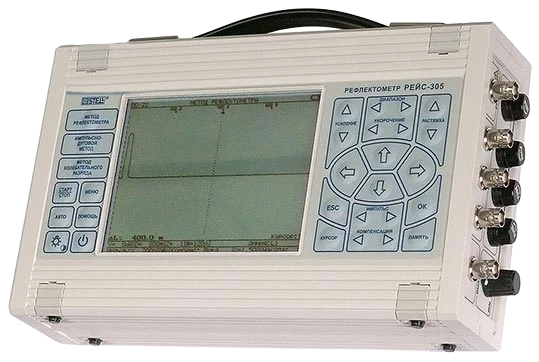

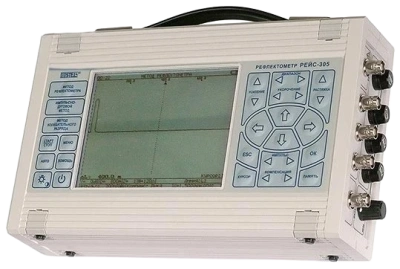

Рефлектометр РЕЙС-305

Артикул: 121005-00083

253 760 руб. /шт

Цена указана с НДС 22%!

Уточните сроки изготовления/поставки и актуальную цену!

- +

В корзину

Купить в 1 клик

Описание и документация

Рефлектометр РЕЙС-305 является малогабаритным мощным цифровым измерительным прибором, который предназначен специально для обнаружения всех видов повреждений в силовых и других кабельных линиях.

Типы измерения:

Метод импульсной рефлектометрии
Метод колебательного разряда
Импульсно-дуговой метод

Характеристики

Вес, кг	5
Объём, м³	0.06
Память	Возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет
Коэффициент укорочения	Установка или измерение в пределах 1,000...7,000, имеется встроенная таблица коэффициентов укорочения
Зондирующие сигналы	Импульс 7 В...25 В, длительность 12,5 нс...30 мкс
Выходное сопротивление	25...1000 Ом, с отображением величины на экране
Система отсчета	При помощи двух вертикальных курсоров: нулевого и измерительного
Режимы измерения	Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-памятьРазность - Отображение разности двух рефлектограмм: вход-вход, вход-п
Растяжка	Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения)
Отстройка от аддитивных помех и шумов	Усреднение посредством цифрового накопления
Отстройка от синхронных помех	При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм лин
Отображение информации	Рефлектограммы и результаты цифровой обработки отображаются в графическом видеРежимы работы, параметры, информация - в алфавитно-цифровом и символьном виде
Экран	Встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой
Условия эксплуатации	По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55 °С
Габаритные размеры	275 х 160 х 65 мм
Масса	Не более 2 кг, с учетом встроенных аккумуляторов
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5)	200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м
Максимальная амплитуда входных сигналов	50 В
Входное сопротивление по волновому входу	2 кОм
Способы запуска запоминающего устройства	Ждущий - от входного сигнала, после нажатия кнопки стартаАвтоматический - периодический запуск с периодом, зависящим от диапазона измеряемых расстояний
Частота дискретизации	160 МГц
Подключение к линии (при методе колебательного разряда)	Через присоединительное устройство по напряжению или по току
Диапазон амплитуд входных сигналов (периодических и однократных) на входе, в	0,002 - 50 (без присоединительного устройства напряжения)
Частота дискретизации входного сигнала, мгц	160
Виды запуска	Автоматический, однократный и ручной
Усиление, дб	от –12 до 60
