Муфта МТОК-А1/216-1КТ3645-К-77 ССД
Описание и документация

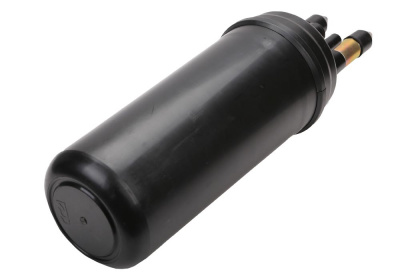

Тупиковая классическая муфта МТОК-А1 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.
Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

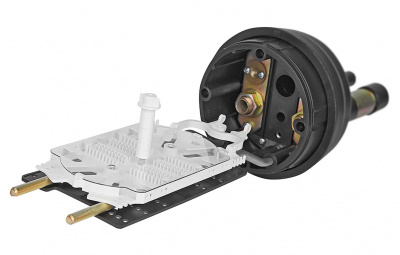

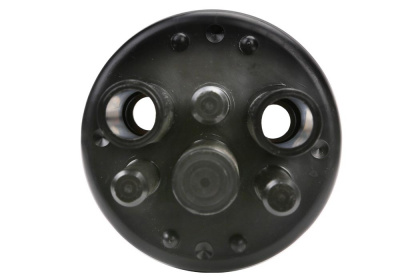

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. На оголовнике муфты установлена специальная изолирующая пластина, которая в сочетании со специальными вводами обеспечивает уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).

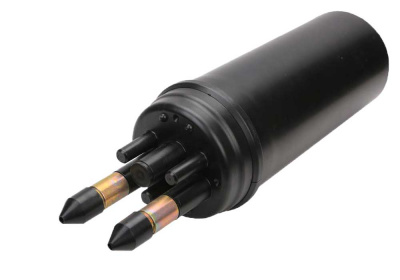

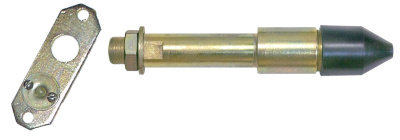

Муфта МТОК-А1 поставляется в комплекте с двумя специальными вводами №7 или №8. Также имеется вариант комплекта муфты с одним вводом №7 и одним вводом №8. В случае необходимости ввода третьего кабеля в муфту дополнительно приобретается специальный ввод, с учетом конструкции оптического кабеля.
Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Способ герметизации проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ.
В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».

Характеристики
Количество сварных соединений
|
216 |
Тип кассет
|
КТ-3645 |
Максимальное количество кассет
|
6 |
Кол-во вводов: - круглый, до 16 мм
|
3 |
Кол-во вводов: - круглый, до 9 мм
|
3 |
Герметизация корпуса
|
ТУТ |
Герметизация вводов
|
Спецвводы |
Температура эксплуатации, ºС
|
от -60 до +70 |
Длина, мм
|
527 |
Диаметр, мм
|
159 |
Масса, кг
|
3,1 |
КОМПЛЕКТАЦИЯ
|
|
Гильзы КДЗС 4525
|
20 шт. |
Корпус (оголовник, кожух, кронштейн, ТУТ 180/58)
|
1 шт. |
Кассета КТ-3645
|
1 шт. |
Комплект ввода №7
|
2 шт. |
Пинцет для укладки КДЗС
|
1 шт. |
Комплект маркеров и стяжек
|
1 шт. |
Силикагель (пакет)
|
1 шт. |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,023940 |
Вес, кг.
|
3,17200 |
